Самодельная водометная насадка на лодочный мотор
| |
| 33ru | Дата: 23.04.2012, 18:11 | Сообщение # 421
|
Группа: Проверенные
Сообщений: 41
|
Ну вот испытал свой нептун с улиткой, так пока не конкретно, скорость как на москве 10, мотрчег обороты каких хотелосьбы ненаберает, снял поджим струи ,моторчиг обороты теже самые как и с поджимом,получается импелер шаг менять придется чтобы заставить вращаться побыстрей, для начала лопасти подрезал и поджим увеличил, могет чего выхлоп недает разкрутиться, поколдую видео выложу, ато первое испытание проходило после днюхи друга!!!!
|
| |
|
|
| serb | Дата: 23.04.2012, 18:13 | Сообщение # 422
|
Обычный Вий
в народе МаПаня
Группа: Модератор
Сообщений: 11504
|
33ru, Отлично! Ждём видео
iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево...
На каждую песчинку на Земле приходится по миллиону звёзд на небе...
|
| |
|
|
| 33ru | Дата: 24.04.2012, 13:23 | Сообщение # 423
|
Группа: Проверенные
Сообщений: 41
|
Привет мужики, подрезал лопасти импелера обороты добавились поджал и в скорости чуток прибавил, хотелосьбы услышать мнение улитководов по увиденому, хочу попробывать изготовить импелер с другим шагом и и заменить внутреннее поджатие на наружнее тобиж чтобы вода вылетала не кольцом а струей, и попробывать транцевую плиту побольше приделать ато зад лодки под весом мотора+мои100кг глубоковато идет. наклон движка по разному пробовал.извиняюсь за качество видио, и за режесёра!!!
http://www.youtube.com/watch?v=Z8bAzLIyHwo&feature=youtu.be
Сообщение отредактировал 33ru - Среда, 25.04.2012, 02:27
|
| |
|
|
| avs | Дата: 25.04.2012, 09:46 | Сообщение # 424
|
Группа: Проверенный
Сообщений: 2022
|
33ru, Исходя из самоделки, видео впечатляет, по сравнению с где то виденной, не помню улиткой на нептун!
А как идет под двумя, тремя седоками?
Казанка сама по себе лодка ходкая, под любым мотором!
Главное не останавливаться, делать, и экспериментировать!
Попробуйте на надувной лодке покататься еще!
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.
|
| |
|
|
| 33ru | Дата: 25.04.2012, 13:35 | Сообщение # 425
|
Группа: Проверенные
Сообщений: 41
|
Quote (avs) А как идет под двумя, тремя седоками?
Заметно хуже, вдвоем еще нечего, втроем туго.
Quote (avs) Попробуйте на надувной лодке покататься еще!
У нас резинок под мотор нет ни у кого, буду пробывать импелер и поджатие там отпишусь..
|
| |
|
|
| BAM | Дата: 25.04.2012, 14:32 | Сообщение # 426
|
Группа: Проверенные
Сообщений: 792
|
33ru, Вам может скопировать импелер от мерка 25 джэт
|
| |
|
|
| 33ru | Дата: 25.04.2012, 15:19 | Сообщение # 427
|
Группа: Проверенные
Сообщений: 41
|
Quote (BAM) 33ru, Вам может скопировать импелер от мерка 25 джэт
Мне его просто негде взять посмотреть,попробую методом тыка. Отталкиваясь от того что сделал просто шаг поменьше чтобы воды толкал поменьше и набирал максимальные обороты .а поджимом обороты подобрать. А то с ентим импелером он сначало без поджима выход 90мм ненабирал оборотов,что пол газа что на весь, лопасти подрезал поехал пошустрее, а без поджима не попробывал, на воде гадов всяких много шугают.
|
| |
|
|
| BAM | Дата: 25.04.2012, 17:47 | Сообщение # 428
|
Группа: Проверенные
Сообщений: 792
|
33ru, Судя по буржуйским насаткам поджим штука мало эфективная у них при одном размере сопла на улитке
на каждый мотор свой шаг и диаметр импелера
|
| |
|
|
| avs | Дата: 14.05.2012, 23:09 | Сообщение # 429
|
Группа: Проверенный
Сообщений: 2022
|
Вот попробовали новые переделки самодельного водомета из 15 ямашки! Против течения, соростью 5-6км, и встречный ветер порывами! Лодку ветром и течением несло до 8км/ч! Скорость показала 23-27км\ч! по течению 35км/ч. Вообщем, едет лучше чем в прошлом году!
Кому интересно конечно!
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.
Сообщение отредактировал avs - Понедельник, 14.05.2012, 23:19
|
| |
|
|
| paa57 | Дата: 15.05.2012, 08:21 | Сообщение # 430
|
Группа: Проверенные
Сообщений: 333
|
Для 15 по моему очень достойно. Нос бы подзагрузить немного
|
| |
|
|
| Valera24 | Дата: 15.05.2012, 14:00 | Сообщение # 431
|
Группа: Проверенный
Сообщений: 491
|
avs,
По моему очень достойно! Поздравляю! А водомет прямоток или улитка?
|
| |
|
|
| avs | Дата: 15.05.2012, 14:08 | Сообщение # 432
|
Группа: Проверенный
Сообщений: 2022
|
Valera24, Водомет прямоточный! Четвертый год переделок, испытаний, и экплуатации уже пошел! Вот где нибудь еще пару километров найти!
Правда результатами испытаний не очень доволен,- дул очень сильный ветер встречный, да и большая вода, не айс для водомета!
Да еще,- съемка велась тоже, с солара 420+ ямаха 30 водомет! За одно пройденное расстояние, при одинаковой примерно загрузке на 15шке, сэкономилось 8 литров бензина!
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.
Сообщение отредактировал avs - Вторник, 15.05.2012, 14:23
|
| |
|
|
| skor | Дата: 15.05.2012, 15:20 | Сообщение # 433
|
Группа: Проверенные
Сообщений: 925
|
avs, А можно фотки насадки положить? Любопытно жеж
Солар-420+дистанционка+Tohatsu 30 с улиткой
|
| |
|
|
| avs | Дата: 15.05.2012, 15:52 | Сообщение # 434
|
Группа: Проверенный
Сообщений: 2022
|
skor, Фотографии насадки есть в ранних сообщениях, и в моих фото!
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.
|
| |
|
|
| 95Saber95 | Дата: 17.05.2012, 15:03 | Сообщение # 435
|
Группа: Пользователи
Сообщений: 20
|
Quote (33ru) Привет мужики , вот что получилось из нептуна с самодельной улиткой. Тепеть другая проблема поставить его на казанку, задрать надо на 17-19мм, тобиж зделать транец, или выносной или как? Подскажите если кто ставил на казанку подвесной водомут.
Прикрепления: 6641678.jpg(118Kb)
Здравствуйте, а чертежи этого изделия можно обнародовать?
|
| |
|
|
| skor | Дата: 17.05.2012, 16:05 | Сообщение # 436
|
Группа: Проверенные
Сообщений: 925
|
Quote (avs) Фотографии насадки есть в ранних сообщениях, и в моих фото!
Перерыл все! Есть фото ранних насадок. Может удалял? Оч хочется посмотреть на последний вариант в подробностях.
Солар-420+дистанционка+Tohatsu 30 с улиткой
|
| |
|
|
| avs | Дата: 17.05.2012, 22:28 | Сообщение # 437
|
Группа: Проверенный
Сообщений: 2022
|
skor, Да внешне тоже самое осталось! Надо разбирать,чтоб увидеть все! А разбирать-собирать уже надоело, и летом этого не буду делать точно, если не согну чего нибудь!
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.
|
| |
|
|
| rybak | Дата: 17.05.2012, 22:55 | Сообщение # 438
|
северный сталкер
Группа: Проверенный
Сообщений: 8688
|
avs, какая загрузка была при испытаниях ? Ждем видео с загрузкой пара хомяков + бутор + 150 л. бенза. с обнародованием результатов замера скорости и расхода бенза.
И это. Когда в серию мелколошадники уже запустишь ? Не забывай. Я первый в очереди.
Я всегда буду против ! ©
|
| |
|
|
| 33ru | Дата: 18.05.2012, 01:30 | Сообщение # 439
|
Группа: Проверенные
Сообщений: 41
|

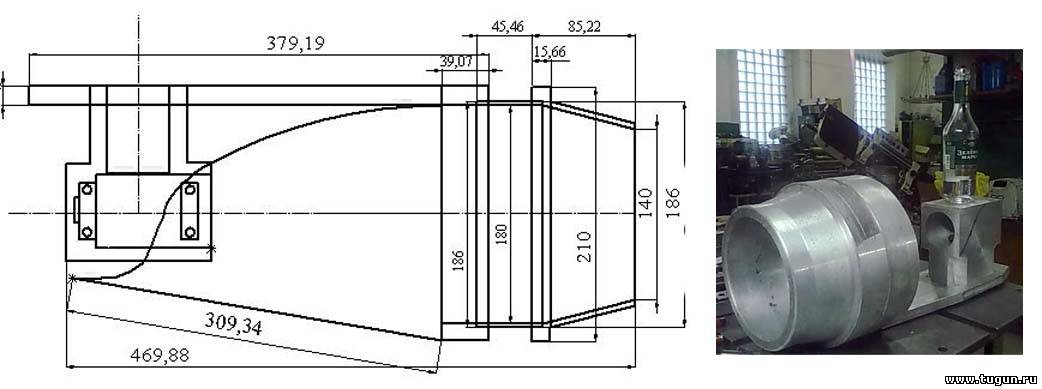

Quote (95Saber95) Quote (33ru)Привет мужики , вот что получилось из нептуна с самодельной улиткой. Тепеть другая проблема поставить его на казанку, задрать надо на 17-19мм, тобиж зделать транец, или выносной или как? Подскажите если кто ставил на казанку подвесной водомут. Прикрепления: 6641678.jpg(118Kb) Здравствуйте, а чертежи этого изделия можно обнародовать?
Чертежей небыло делал тупо по картинкам, с размерами импелера и обичайки ребята с ентого форума помогали, Последние испытания, поставил другой импелер с шагом поменьше и струю вывел просто в одно сопло на 60мм, самый оптимальный вариант, одному нармально а вот + 200 кг уже слабовато дело, поентому решил соорудить прямоток, попались под руку шестерни от редуктора вихрь 30, сделал самодельный корпус, приаргонил к нему все остальное Расточил, осталось помелочам, выточить вал который в голову ,импелер. скрутить и прикрутить, размеры импелера ф 180 Н 150 4 лопасти спрямляющий 5 лопаток выход поджатия 140. Размеры видел в инете в 1970ых ктото делал от этого и оттолкнулся На фото мои наброски и готовые деталюхи, кто что думает Потянет??????
|
| |
|
|
| avs | Дата: 18.05.2012, 09:18 | Сообщение # 440
|
Группа: Проверенный
Сообщений: 2022
|
rybak, Да какая серия, я так для души копаюсь! Зимой буду все равно переделывать опять что нибудь, не выдержу! Пока не испорчу! Да и столько, сколько ты наговорил, наверное не вывезет! А для коротких вылазок вдвоем, километров на50- 100 , само то!
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.
|
| |
|
|
| avs | Дата: 18.05.2012, 10:23 | Сообщение # 441
|
Группа: Проверенный
Сообщений: 2022
|
rybak, На 60км 30 вверх, 30 вниз ушло всего 13- 14 литров горючки!
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.
|
| |
|
|
| avs | Дата: 19.05.2012, 12:56 | Сообщение # 442
|
Группа: Проверенный
Сообщений: 2022
|
rybak, Как соберешься делать, приезжай, я тебе все покажу, и расскажу!
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.
|
| |
|
|
| rybak | Дата: 19.05.2012, 14:01 | Сообщение # 443
|
северный сталкер
Группа: Проверенный
Сообщений: 8688
|
avs, спасибо за повторное предложение. Но слово делать - не мое. Мне б купить незадорого.
Чую тот кто откроет в Сибири массовое производство таких прямоточек по нормальному ценнику - тот озолотится. Потому что спрос превышает предложение раз в 100.
Я всегда буду против ! ©
|
| |
|
|
| Abak | Дата: 19.05.2012, 23:49 | Сообщение # 444
|
Группа: Проверенные
Сообщений: 159
|
по водомету на прогресс 2м. Вес лодки с мотором 350 кг, бензин - 60 л, я 110 и того 520 кг
1. Скорость я 40 веос на винте 55 км/час
на водомете 40 км/час
2. Ни каких прохватов воздуха нет
3. Ни каких тонелей и пластин не надо
4. Управляемость нулевая-лодка рыскает сама по себе- куда хочет туда и плывет (малая килеватость)
5. Установка двух реданов 60мм высотой длиной 1200мм помогает рулить, но постоянно находишься в напряжении. Руль не бросишь, как на винте, и не отвернешься-сразу уходит в лево или право.
6. Редуктор нужно менять на троса для большей чуствительности и отсутствие люфта в управлении.
7. Расход бензина при 4200 об\мин 12,5 литра, при 5000 15 л.
Скорость при 4200 - 30 км\час, 4500 - 33-34 км\час, 5000- 39-40 км/час.
Но походив порядка 10 часов убедился, что при нынешнем уровне воды на юге края и Хакасии лучше с таким водометом, чем с винтом.
Раньше планировал установить регулируемый транец. Теперь сказал-винту нет! Только водомет!
Кстати подъем транца получился на 21 см. (Вместо обещанных 13 см)Добавлено (19.05.2012, 23:49)
---------------------------------------------
по водомету на прогресс 2м. Вес лодки с мотором 350 кг, бензин - 60 л, я 110 и того 520 кг
1. Скорость я 40 веос на винте 55 км/час
на водомете 40 км/час
2. Ни каких прохватов воздуха нет
3. Ни каких тонелей и пластин не надо
4. Управляемость нулевая-лодка рыскает сама по себе- куда хочет туда и плывет (малая килеватость)
5. Установка двух реданов 60мм высотой длиной 1200мм помогает рулить, но постоянно находишься в напряжении. Руль не бросишь, как на винте, и не отвернешься-сразу уходит в лево или право.
6. Редуктор нужно менять на троса для большей чуствительности и отсутствие люфта в управлении.
7. Расход бензина при 4200 об\мин 12,5 литра, при 5000 15 л.
Скорость при 4200 - 30 км\час, 4500 - 33-34 км\час, 5000- 39-40 км/час.
Но походив порядка 10 часов убедился, что при нынешнем уровне воды на юге края и Хакасии лучше с таким водометом, чем с винтом.
Раньше планировал установить регулируемый транец. Теперь сказал-винту нет! Только водомет!
Кстати подъем транца получился на 21 см. (Вместо обещанных 13 см)
|
| |
|
|
| 33ru | Дата: 30.05.2012, 22:10 | Сообщение # 445
|
Группа: Проверенные
Сообщений: 41
|

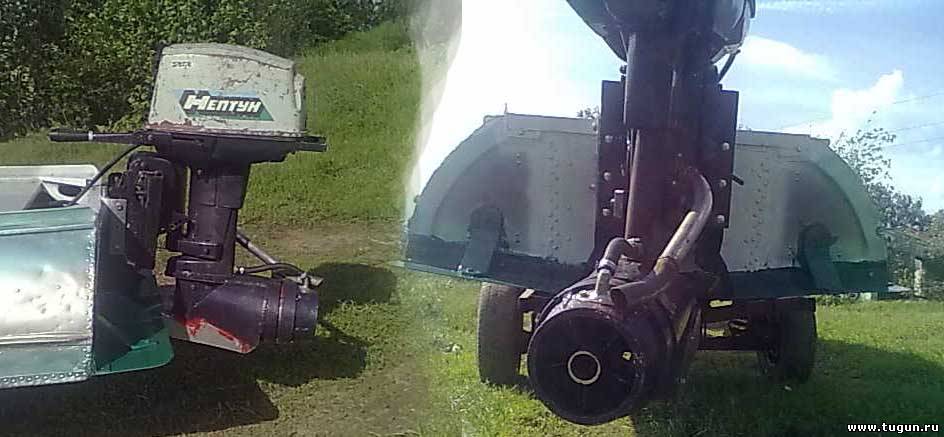

Привет водомето строители!!Сегодня испытал второй девайс из нептуна,доволен скоростью, мощностью осталось две проблемки, это зделать чтобы брызги не летели в лодку и на мотор, а вот со второй засада, непойму , руль-ручку за которую рулю на полном газу сильно тянет от себя. приходится сильно тянуть на себя чтобы удерживать лодку прямо, лодка стремится повернуть на право, на нептуне с улиткой такого нет,Ребята кто делал страницами выше с родным редуктором, подскажите у вас тоже самое тянет руль, в чем может быть проблема??
На фото он самый, нептун старенький 20 сил, меньше чем в пол газа идет как моська 12. чуть больше половины газа уже глисирует и руль терпимо удерживать но как в полный рука отсыхает!??!
|
| |
|
|
| avs | Дата: 30.05.2012, 22:40 | Сообщение # 446
|
Группа: Проверенный
Сообщений: 2022
|
33ru, Было такое один раз, но сам не понял от чего! Думаю может какая пластина работает как руль- в сторону!?  Попробовать подрихтовать маленько!
Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.
|
| |
|
|
| Бедный | Дата: 30.05.2012, 23:13 | Сообщение # 447
|
кефиро-моторник
Группа: Куратор
Сообщений: 4720
|
33ru,
Добрый вечер!
Я конечно не водомето-строитель, но с похожей ситуацией сталкивался, правда под улиткой.
Лодку тянуло в право и для того, что бы удержать её по курсу, рука на румпеле была в постоянном напряжении.
Устранил эту проблему, передвинув мотор на транце к правому борту, сначала на один см, потом на два и поведение лодки выровнялось.
Не знаю на сколько это будет актуально для кастрюли с самодельным прямотоком, но на ПВХашке помогло.
а в нашей палате все капитаны и у каждого своё судно...
|
| |
|
|
| 33ru | Дата: 30.05.2012, 23:34 | Сообщение # 448
|
Группа: Проверенные
Сообщений: 41
|
Поставлю расекатель чтобы не брызгал воду в верх"немного не продумал"а там может и проблема отпадет, а нет попробую подвигать в право-лево, спасибо за совет. Хоть руль тянет в сторону- но результатом доволен, на глис быстро выходит, попробую с пасажирами с навигатором отпишусь.!!!
|
| |
|
|
| rybak | Дата: 30.05.2012, 23:49 | Сообщение # 449
|
северный сталкер
Группа: Проверенный
Сообщений: 8688
|
Quote (avs) А сколько по твоему нормальный ценник Паша?
Андрей, а ты прикинь свои затраты на изготовление прямотока и плюсани коммерческую выгоду, что б самому было интересно этим заниматься. Хотя бы в теории.
Результат обсудим.
Я всегда буду против ! ©
|
| |
|
|
| 33ru | Дата: 01.06.2012, 03:41 | Сообщение # 450
|
Группа: Проверенные
Сообщений: 41
|
Повторные испытания нептуна-20 с прямотоком на метле без булей, + 2 мелких пасажира=80 кг, мои 100 + всякой мелочи кг 10, бенза 20, течение 5км в час, против течения 4 км прошли за 8 минут, получается 30км в час + -, это в полную тапку, румпель так и тянет в право, чего только не пробывал и к правому борту и к левому двигал!!!
|
| |
|
|
|
|
