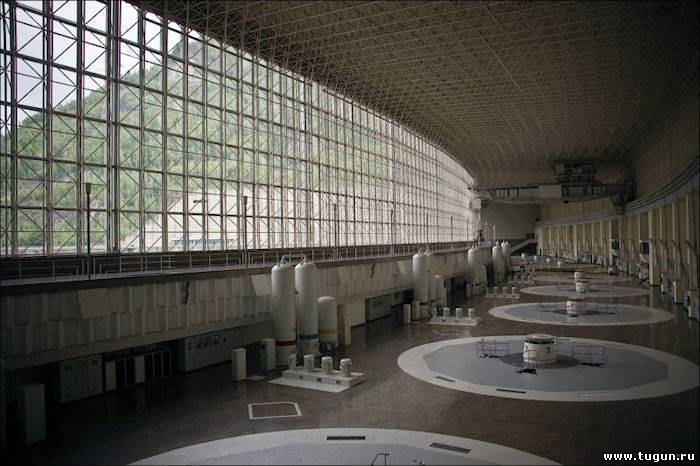

Так вот, на момент аварии работало 9 (!) агрегатов, была большая вибрация машзала (очевидцы писали докладные записки).

(очевидцы писали докладные записки)

Узнаем ли правду?

Как это возможно при нормальном пропускном режиме?!?

1. В январе 2009 года гидроагрегат N2 был остановлен на плановый ремонт, в ходе которого была модернизирована его автоматика. В марте ГА 2 был запущен, однако, его работа вызывала нарекания. По одному из свидетельств были докладные о недопустимом нагреве каких-то узлов агрегата. По другому свидетельству, сбоила автоматика, но было решено, что все войдет в норму в процессе постепенной притирки.

2. В выходные 15 – 16 августа поведение ГА2 ухудшилось, возросла вибрация (одно свидетельство). В 3 часа ночи на понедельник была попытка остановить агрегат, но при этом возникли проблемы, и останов был отложен (другое, независимое, свидетельство). Ситуация оценивалась как серьезная, о чем есть еще одно свидетельство: одного из начальников цехов, бывшего в отпуске, в 6 утра вызвали на ГЭС. Еще утверждают, что в понедельник на ГЭС ожидались какие-то торжества, что могло добавить нервозности и способствовать лишним ошибкам.

3. Утром с началом новой смены (8 часов утра, 4 часа по Москве) начали снова выводить ГА2 из-под нагрузки. Выключение решили делать штатным образом. Многие задним числом утверждают, что были предпосылки для аварийного выключения (с закрытием затворов на верхнем бьефе) – тогда катастрофы бы не было.

4. Катастрофа развивалась несколько секунд. По словам одного из очевидцев (не видевшего машинный зал в момент аварии), сначала появилась сильнейшая вибрация, затем два хлопка один за другим, после этого шум воды. Более точная информация содержится в данных (трендах), отображенных на рисунке. Аутентичность этих данных не доказана, но данные очень правдоподобны и совпадают с описаниями очевидцев, видевших их в первый день после аварии. К сожалению, временной бин в отображении данных слишком велик, но из них видно достаточно много.

Итак, в 08ч. 13 мин. 21 с. лопатки направляющего аппарата (третья сверху кривая) начали плавно закрываться, мощность генератора – падать с некоторой задержкой (верхняя кривая). На 24.5 секунде генератор вошел в так называемую «запрещенную зону» - неполная мощность, при которой поток на рабочее колесо пульсирует и развиваются вибрации. Через полсекунды вибрации резко (быстрей чем ширина секундного или полусекундного бина) возрастают до недопусимых и, возможно, максимально возможных значений – 2000 мкм (нижняя кривая). Еще через полсекунды датчик оборотов показал скачек скорости вращения ротора на 25 процентов. Этого в реальности быть не может – соответствующее приращение энергии вращающегося ротора порядка двух гигаджоулей: что-то произошло с датчиком. Еще через секунду отрубаются датчики раскрытия лопастей направляющего аппарата, но датчики, снимающие токи и напряжения с генератора еще живы, и они показывают картину, которая может быть интерпретирована, как короткое замыкание на выходе. Ток чуть подскакивает, напряжение и мощность сильно падают, но не до нуля. Видимо, остаточное напряжение (около киловольта или меньше) обусловлено сопротивлением электрической дуги, каковая является основным механизмом короткого замыкания при таких мощностях.

5. В результате еще непонятой цепи событий гидроагрегат вместе с рабочим колесом и крышкой турбины вылетел из колодца вверх, и вода из спиральной камеры хлынула в машинный зал. Вот свидетельство очевидца (Олега Мякишева), находившегося в машинном зале, которое уже прозвучало в СМИ, но заслуживает цитирования и здесь:
- Я стоял наверху, услышал какой-то нарастающий шум, потом увидел, как поднимается, дыбится рифленое покрытие гидроагрегата. Потом видел, как из-под него поднимается ротор. Он вращался. Глаза в это не верили. Он поднялся метра на три. Полетели камни, куски арматуры, мы от них начали уворачиваться... Рифленка была где-то под крышей уже, да и саму крышу разнесло... Я прикинул: поднимается вода, 380 кубов в секунду, и — деру, в сторону десятого агрегата. Я думал, не успею, поднялся выше, остановился, посмотрел вниз — смотрю, как рушится все, вода прибывает, люди пытаются плыть...

Следует напомнить, что напор воды – около 200 м. Струя воды за секунды снесла часть стен и перекрытия машинного зала и в течение нескольких минут била гигантским фонтаном с переменной силой, меня направление из-за того, что в образовавшемся кратере болталась махина гидроагрегата. Эта струя и разрушение машинного зала зафиксировано очевидцем с помощью камеры мобильника (ссылка).

6. Поток воды, хлынувший в зал, привел к основным жертвам и вызвал дальнейшие разрушения. Похоже, автоматика нескольких гидроагрегатов (именно ГА1, 3, 4, 5, 8, 10) успела дать команду на останов, до того, как была сметена водой и эти агрегаты в той или иной степени отключились, потому остались более-менее целыми. Шестой находился в ремонте, потому пострадал меньше других. ГА7 и ГА9 не отключились к моменту, когда в них хлынула вода. На упомянутой выше видеосъемке очевидца видно, как из за короткого замыкания выгорает ГА9. Он и ГА7 получили огромные разрушения, но, к счастью, остались на месте.

7. Через несколько минут вручную закрыли ремонтный затвор второго агрегата на верхнем бьефе и вода остановилась. Есть еще аварийный быстропадающий затвор, но он по каким-то причинам не сработал: то ли автоматика не выработала соответствующей команды, то ли его заклинило.

9. Через несколько часов открыли водосброс плотины. На этом аварийная цепь событий остановлена, но проблемы и угрозы не исчезли и основная из них связана именно с водосбросом. Во-первых, он проблемен изначально: вода регулярно разбивает бетонные водобойные колодцы. Во-вторых, его пропускная способность недостаточна: он рассчитан на то, что в параллель с ним вода сбрасывается через работающие агрегаты. Угроза придет с весенним паводком: имеющийся водосброс в одиночку с ним не справится. Строился еще один, обводной водосброс, но работы на нем приостановлены.

Или считает по японски справа налево? Или засланец - что скорее всего!

Эд
Похоже не угадал.
Тады кровля разрушилась над 4м, у 9го был кз, а 7й вобще целый!
Вот и глянь фотки...
ИВ

Quote (Липа)
Сегодня слух услышала,типа и на нашей ГЭС все еле держится и разваливается и все устарело..
- бред, ложь и провокация

И какие ассоциации? КГЭС тоже не принадлежит государству. И что? Я лично инструкции соблюдаю, потому как потерять работу не входит в мои планы. А на саянах зп раза в два выше. Вот и там у людей все нормально с соблюдением требований. Так что и инструкции соблюдаем, и кучу экзаменов сдаем, и тренировки ежемесячные. Работа такая. Поверьте мне на слово, пожалуйста...

Какие к чёрту инструкции, какие экзамены, какая техника безопасности?

Деньги на профилактику и ремонт не выделяются. Обучение персонала формальное.

Реально, злит когда ничего не знающие люди лезут со своими комментариями...

Намного приятнее включить первый канал ТВ

Нужен толковый комментарий, того, что случилось, и оценки возможности возникновения этой бодяги у нас под боком.

Ну точно... Так и хочется спросить: свечку держал? Приедь ко мне в дивный, я тебе покажу все свои книги, инструкции, конспекты и схемы что бы не быть голословным.
