Строим лодку под мотор 25-30 л.с.
Палыч214Дата: 18.01.2012, 14:39 | Сообщение # 31
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150
Настало время приступать к изготовлению длинномерных деталей, днища и бортов.

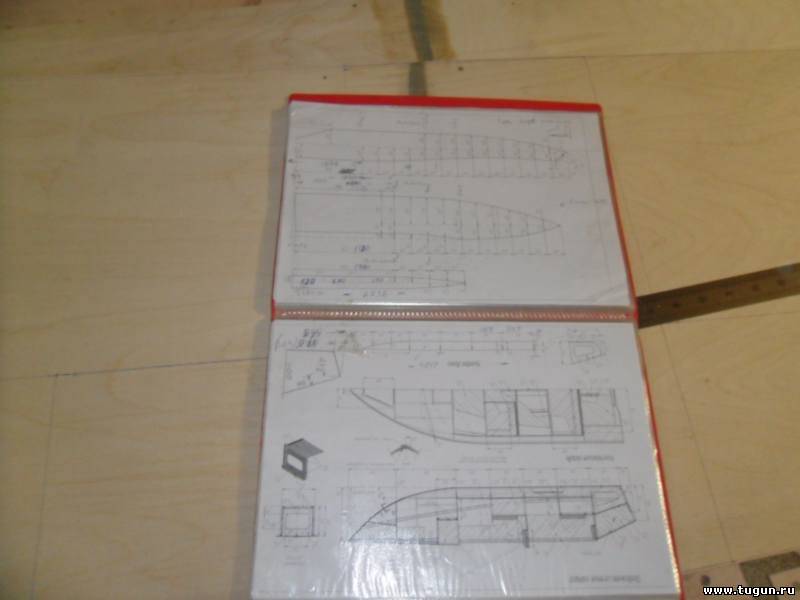

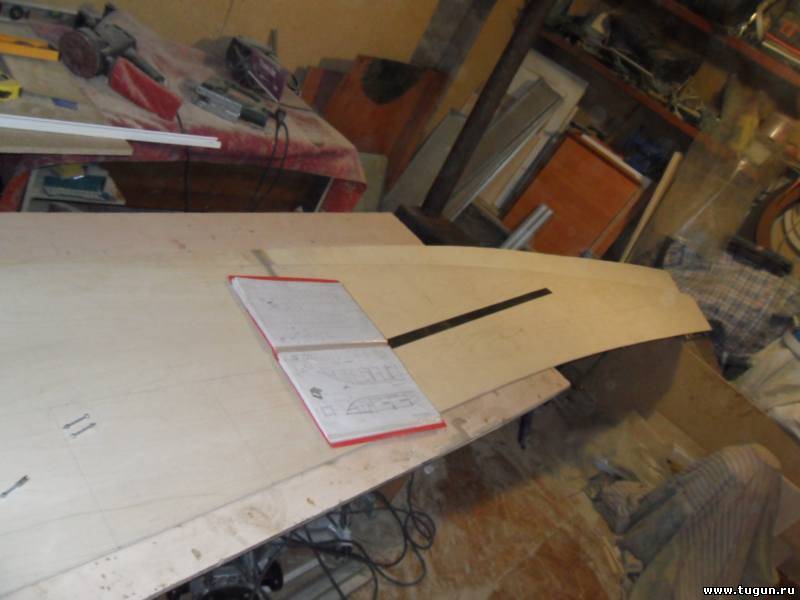

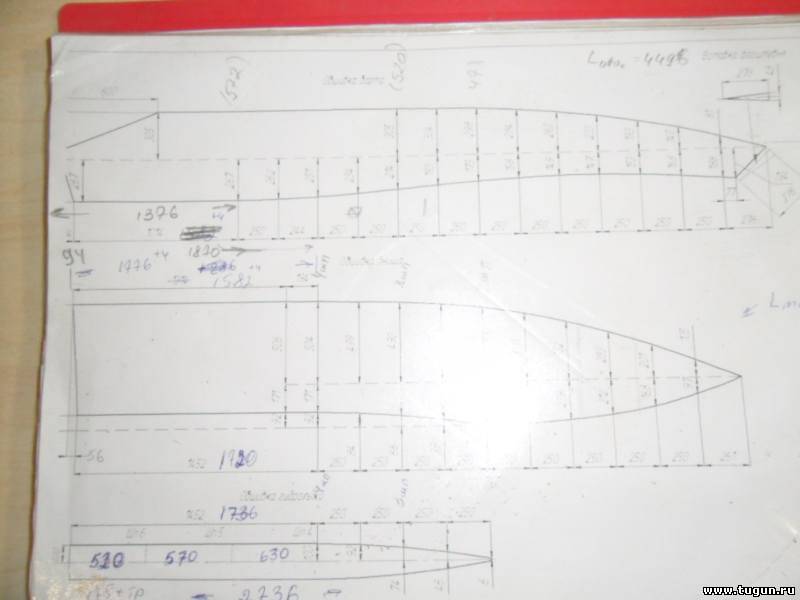

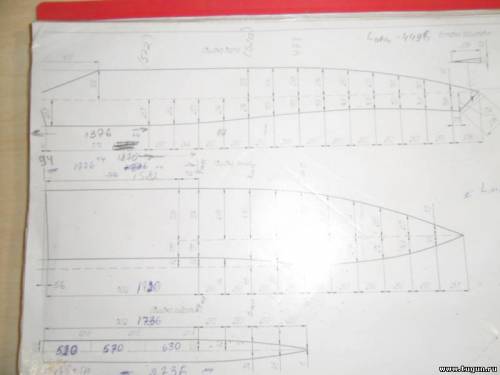

Сначала были склеены заготовки деталей, а затем поизводилась разметка.

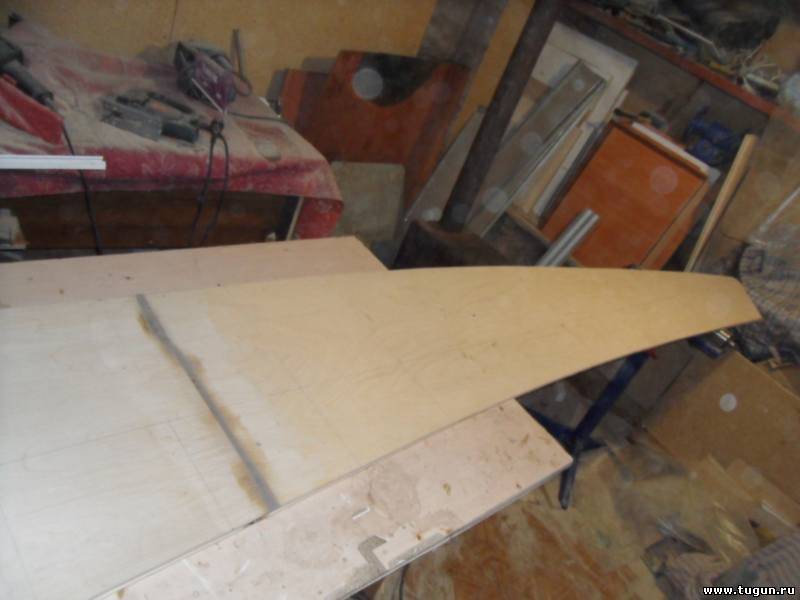

Это борта.
Вырезались детали бортов и днища попарно (перед тем как резать скреплялись между собой).



Для последователей - 4 мм фанеру желательно найти пятислойную. В моем случае 4мм фанера трехслойная, поэтому для надежности проклеил места стыковки полосками стеклоткани с обеих сторон
Прикрепления: 7202931.jpg (52.8 Kb) · 7060606.jpg (50.4 Kb) · 4331585.jpg (58.5 Kb) · 0750089.jpg (63.4 Kb)


Сообщение отредактировал Палыч214 - Среда, 18.01.2012, 14:46


Сергей24Дата: 21.01.2012, 21:13 | Сообщение # 32
Сергей
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368
Палыч214, а чё затих? Где продолжение постройки?



Палыч214Дата: 21.01.2012, 23:46 | Сообщение # 33
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150
Quote (Сергей24)
Палыч214, а чё затих? Где продолжение постройки?

Сергей, настало время сборки (склейки) каркаса, а наступившие холода не дают работать с эпоксидкой.
Не могу прогреть мастерскую на длительное (необходимое для застывания клея) время.




Сергей24Дата: 22.01.2012, 05:41 | Сообщение # 34
Сергей
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368
Quote (Палыч214)
Не могу прогреть мастерскую на длительное (необходимое для застывания клея) время.

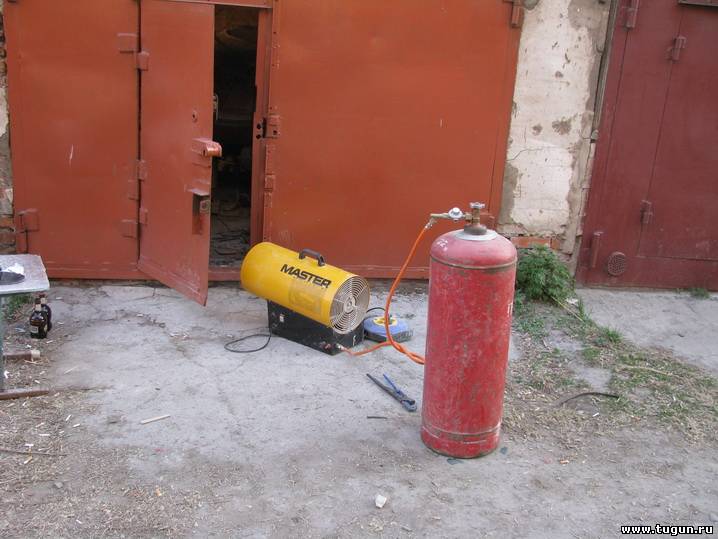

Палыч, знакомое дело. По весне вот такой хренью прогревал, но это при температуре +3 за бортом.

Прикрепления: 2719669.jpg (161.1 Kb)




Палыч214Дата: 22.01.2012, 12:11 | Сообщение # 35
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150
Quote (Сергей24)
По весне вот такой хренью прогревал, но это при температуре +3 за бортом.

Прогреть когда нахожусь на месте еще получается, но клею для застывания нужна круглосуточно температура не ниже 10-12 градусов.


Сообщение отредактировал Палыч214 - Воскресенье, 22.01.2012, 12:13


Палыч214Дата: 27.01.2012, 15:28 | Сообщение # 36
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150
Всем привет!
Несколько дней теплой для января погоды и стройка немного продвинулась вперед.

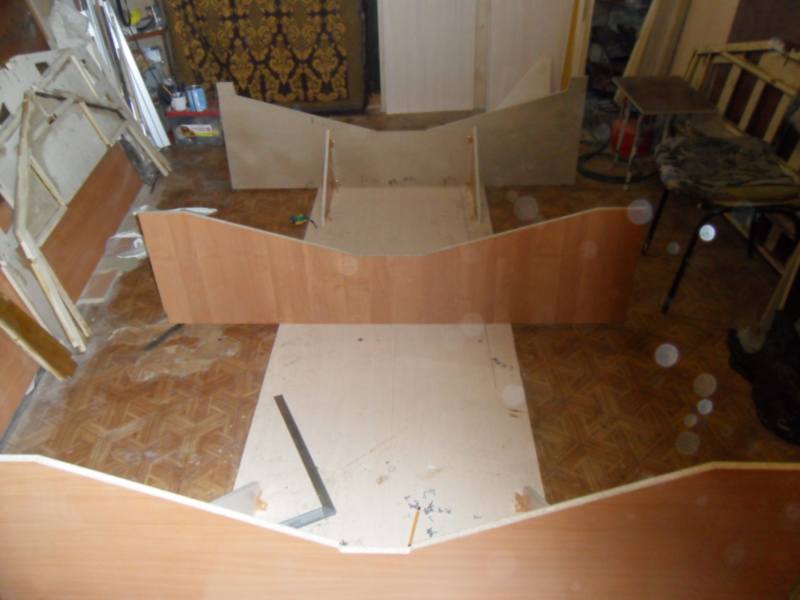

В первую очередь соорудил подставку



Вырезы повторяют форму шпангоутов в районе днища лодки

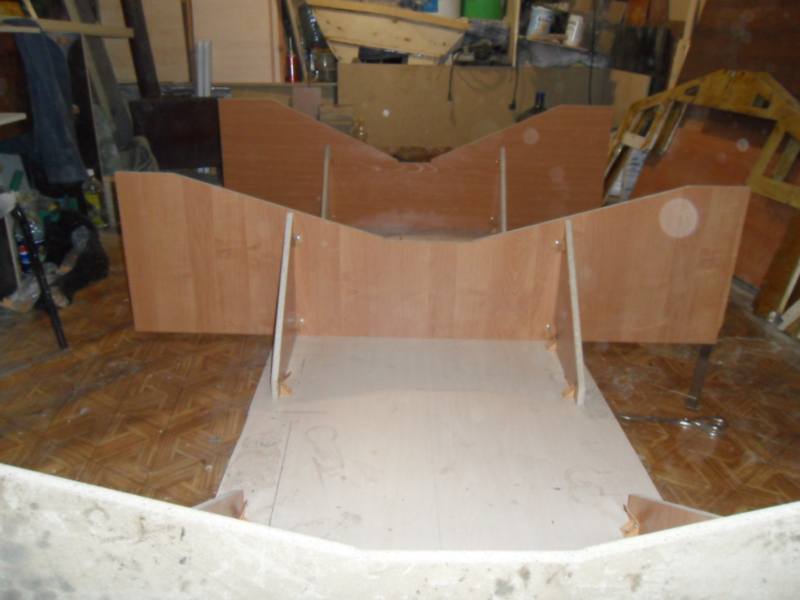

Это вид с другой стороны.

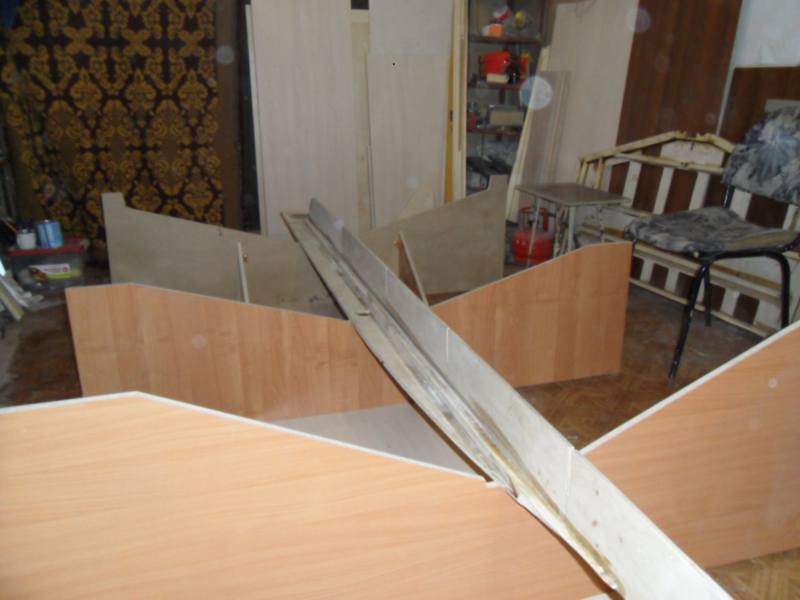

Вместе с килевой балкой и гидролыжей получился своего рода стапель.
Прикрепления: 8207147.jpg (59.3 Kb) · 1429800.jpg (57.6 Kb) · 7457314.jpg (59.4 Kb)


Сообщение отредактировал Палыч214 - Суббота, 28.01.2012, 12:04


Палыч214Дата: 27.01.2012, 15:49 | Сообщение # 37
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150
Начинаем сборку.
Сначала сборка будет произведена на саморезах, стяжках (без клея). Если потребуется, то подгонка деталей.

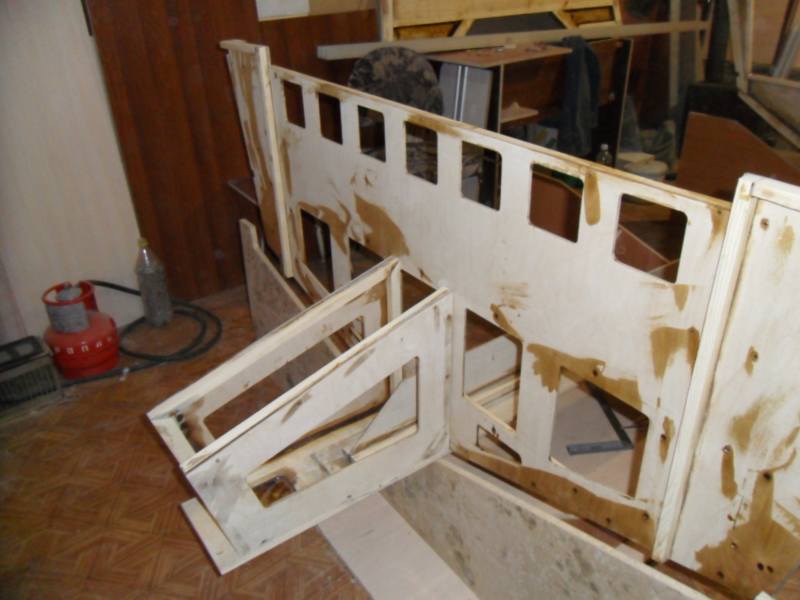

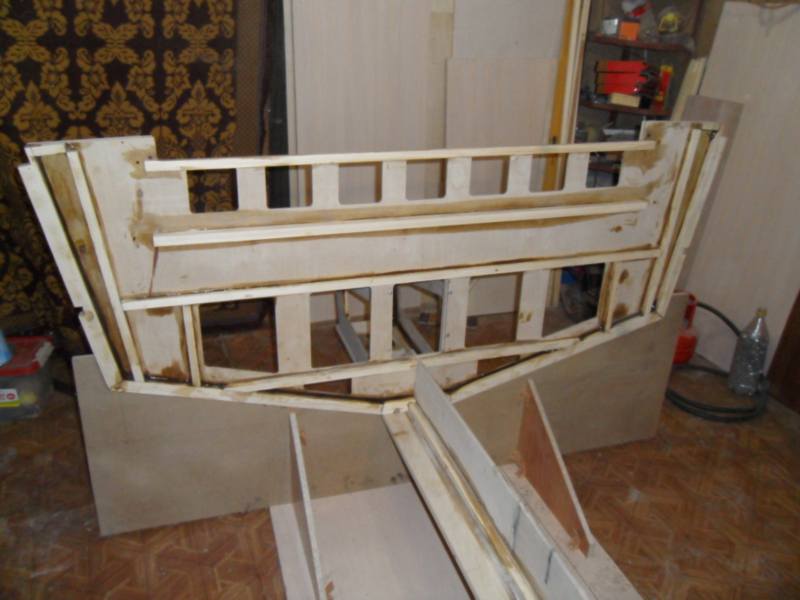

Первым установил 6 шпангоут. Поскольку предварительная подгонка шпангоутов к гидролыже и килевой балке была произведена ранее, осталось закрепить перпендикулярно.

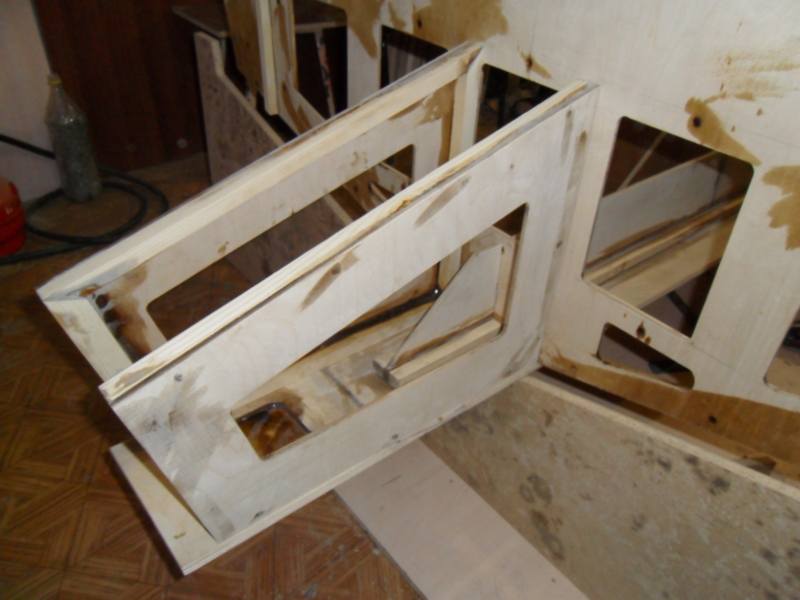

Со стороны кормы установлены усилители крепления транца.

Прикрепления: 1845787.jpg (65.8 Kb) · 8347205.jpg (67.5 Kb) · 3505490.jpg (62.4 Kb)


Сообщение отредактировал Палыч214 - Пятница, 27.01.2012, 16:01


Палыч214Дата: 27.01.2012, 16:16 | Сообщение # 38
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150
В дальнейшем для слива воды в транце будут установлены кингстоны, а в рецессе помпа

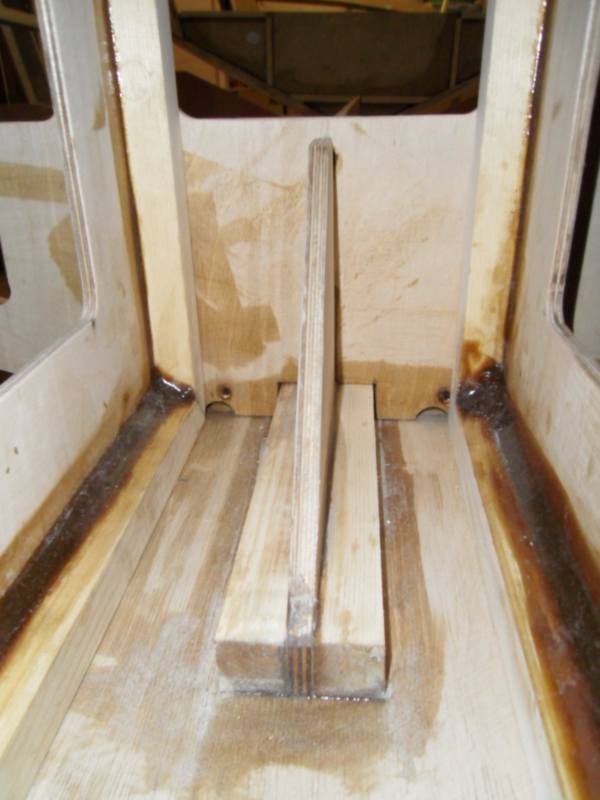

Видно место для установки помпы (выфрезеровано углубление).



Для того чтобы вода, попавшая в лодку нигде не скапливалась и стекала к помпе во всех шпангоутах имеются прорези для протока воды.
Перед окончательной установкой (склейкой) все деревянные (фанерные) детали будут на два раза покрыты эпоксидным клеем (разбавленым до необходимой консистенции ацетоном) а затем вся внутренняя поверхность покрашена эпоксидной краской.
Прикрепления: 2635535.jpg (63.2 Kb) · 9412769.jpg (63.6 Kb)


Сообщение отредактировал Палыч214 - Пятница, 27.01.2012, 16:23


Палыч214Дата: 27.01.2012, 16:47 | Сообщение # 39
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150

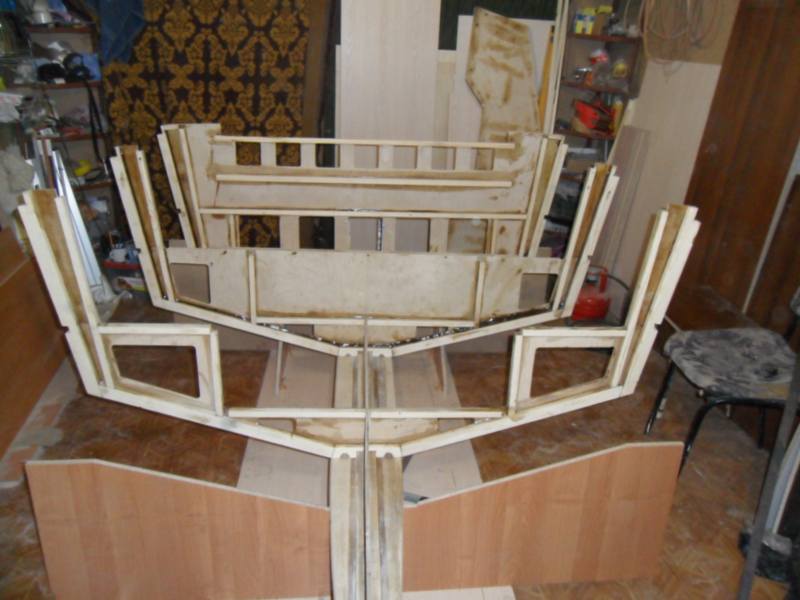

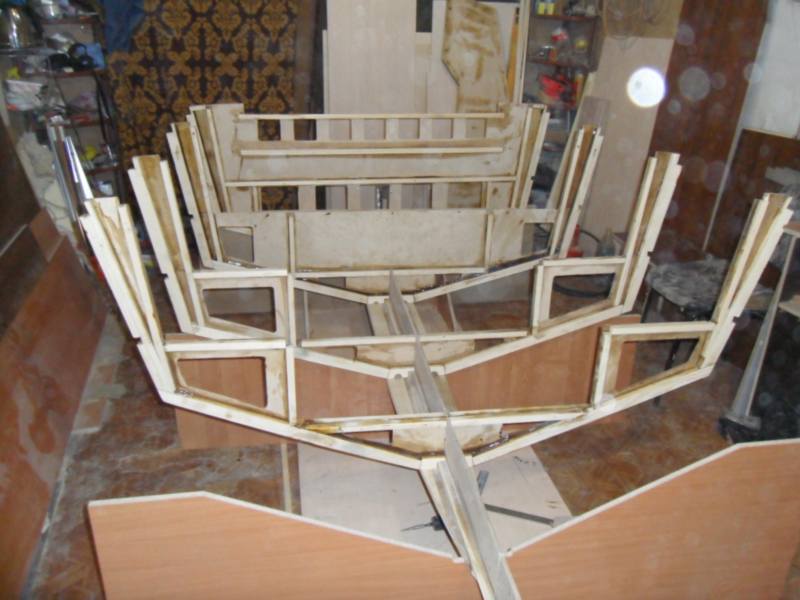

Дальше установил 4 и 5 шпангоуты

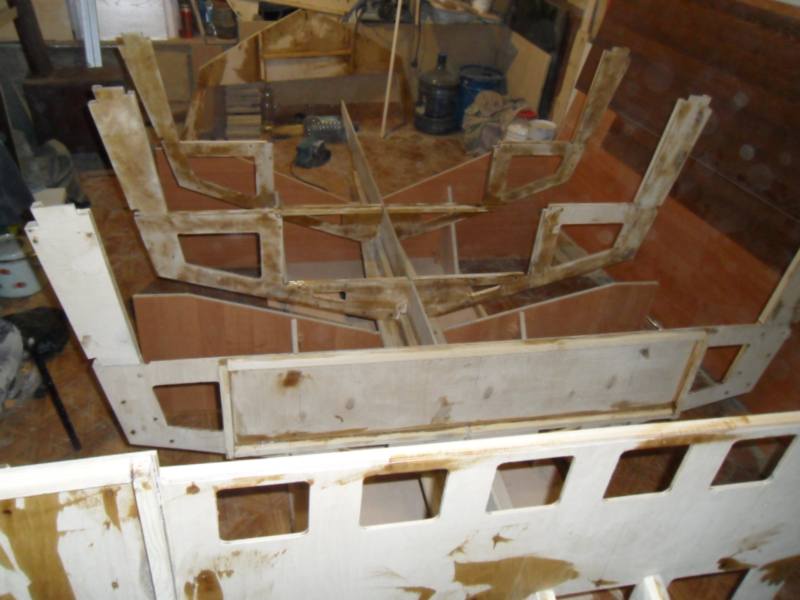

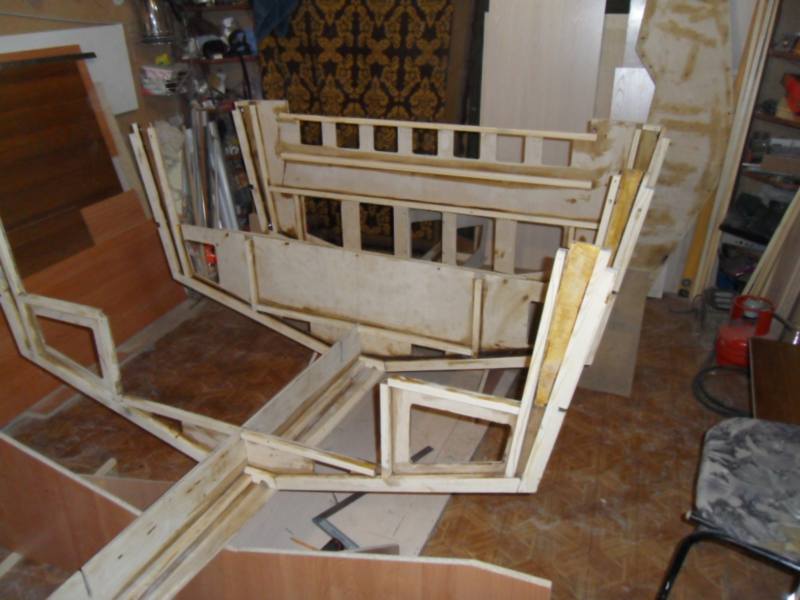

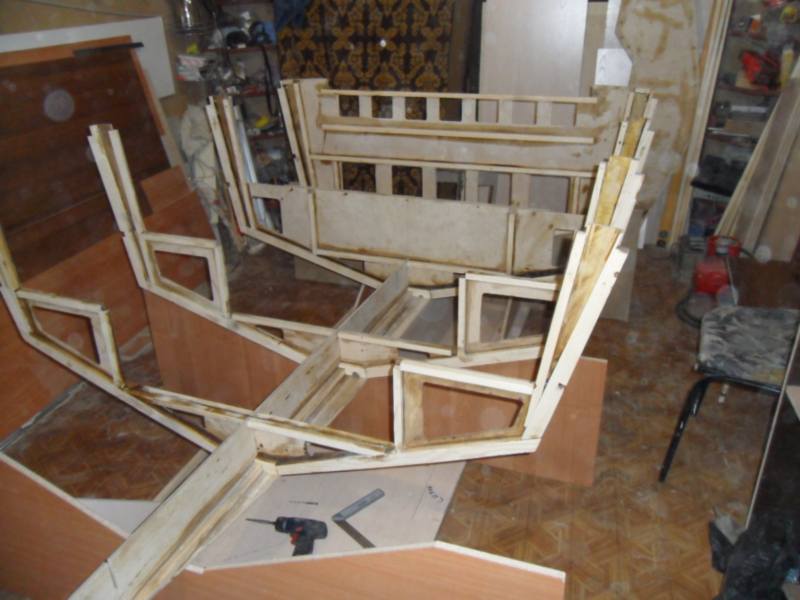

Добавлен 3 шпангоут





Прикрепления: 6323111.jpg (72.5 Kb) · 9258490.jpg (72.4 Kb) · 0349278.jpg (74.6 Kb) · 8295442.jpg (72.8 Kb) · 0623365.jpg (68.2 Kb)


Сообщение отредактировал Палыч214 - Пятница, 27.01.2012, 16:52


Палыч214Дата: 27.01.2012, 16:56 | Сообщение # 40
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150

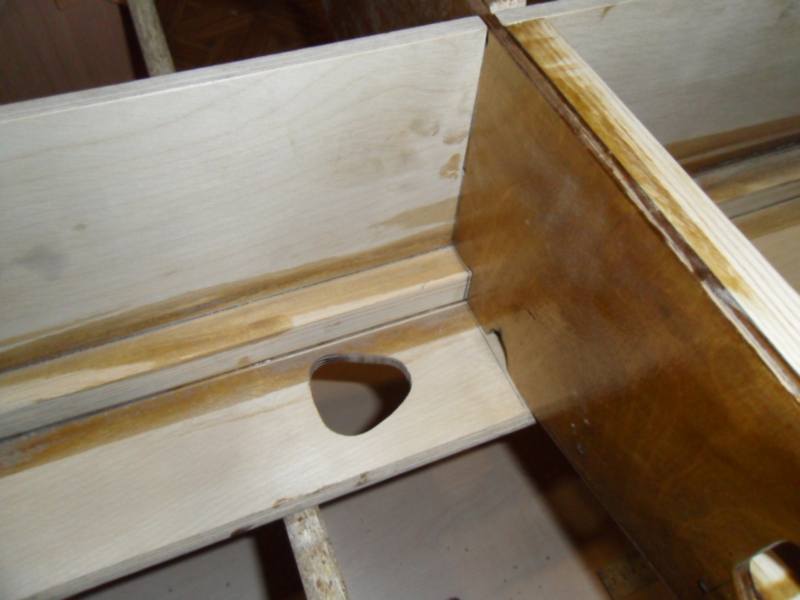

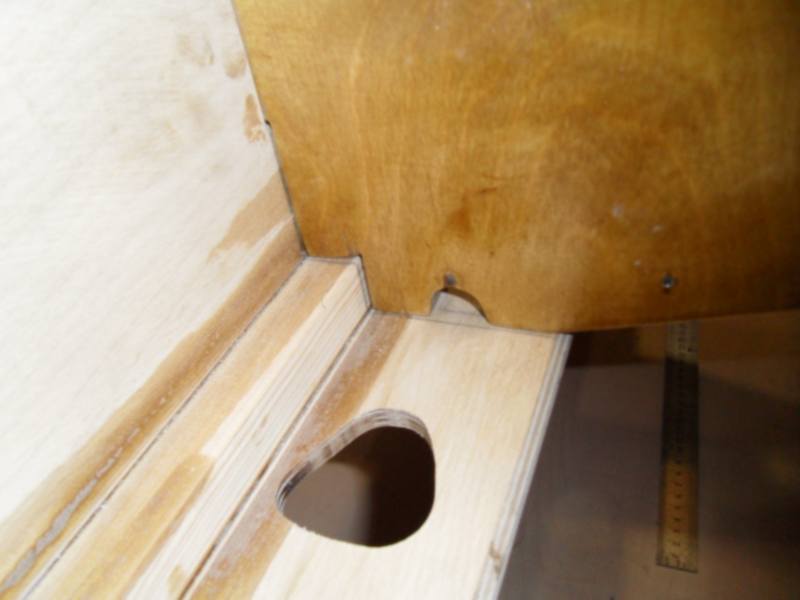

Между 3 и 4 шпангоутами в гидролыже отверстие для установки излучателя эхолота



Прикрепления: 0148862.jpg (56.7 Kb) · 6691007.jpg (50.6 Kb)




Палыч214Дата: 27.01.2012, 17:03 | Сообщение # 41
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150

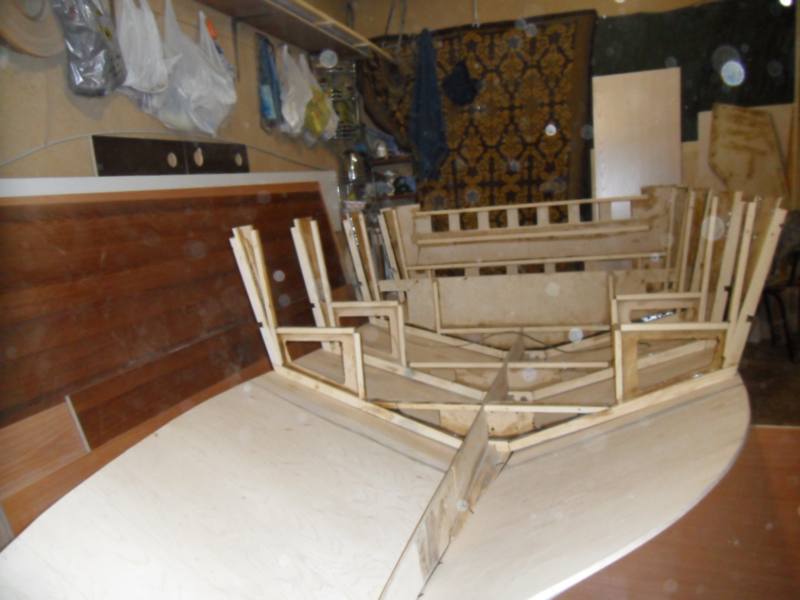

Наступило время "пристегнуть" днищевые листы

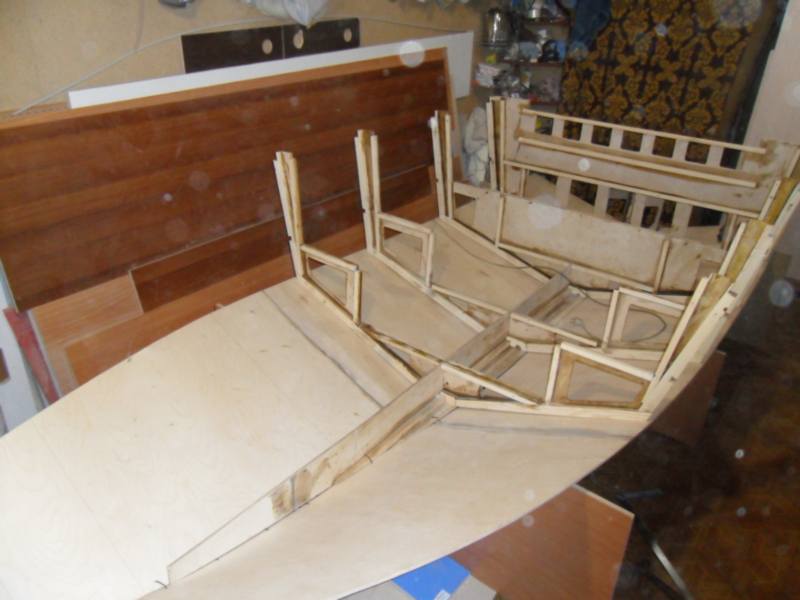

На днищевых листах видно место сращивания фанеры
Прикрепления: 8301540.jpg (63.8 Kb) · 1966114.jpg (63.7 Kb)


Сообщение отредактировал Палыч214 - Пятница, 27.01.2012, 18:36


TerrДата: 27.01.2012, 17:47 | Сообщение # 42
Сергей
Группа: Проверенные
Сообщений: 41
Награды: 1
Репутация: 20
Палыч214, молодец ++++++++++! Построить лодку с 0, это что-то ...
Респект полный.

+7-902-982-тридцать шесть-11


TerrДата: 27.01.2012, 18:31 | Сообщение # 43
Сергей
Группа: Проверенные
Сообщений: 41
Награды: 1
Репутация: 20
Quote (Terr)
Палыч214, молодец ++++++++++! Построить лодку с 0, это что-то ...
Респект полный.

Готов помочь, по мере возможности.

+7-902-982-тридцать шесть-11


Палыч214Дата: 27.01.2012, 18:36 | Сообщение # 44
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150
Quote (Terr)
Готов помочь, по мере возможности.

Спасибо на добром слове. Пока работа по постройке больше стоит чем движется, холодно б...




Палыч214Дата: 27.01.2012, 18:38 | Сообщение # 45
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150

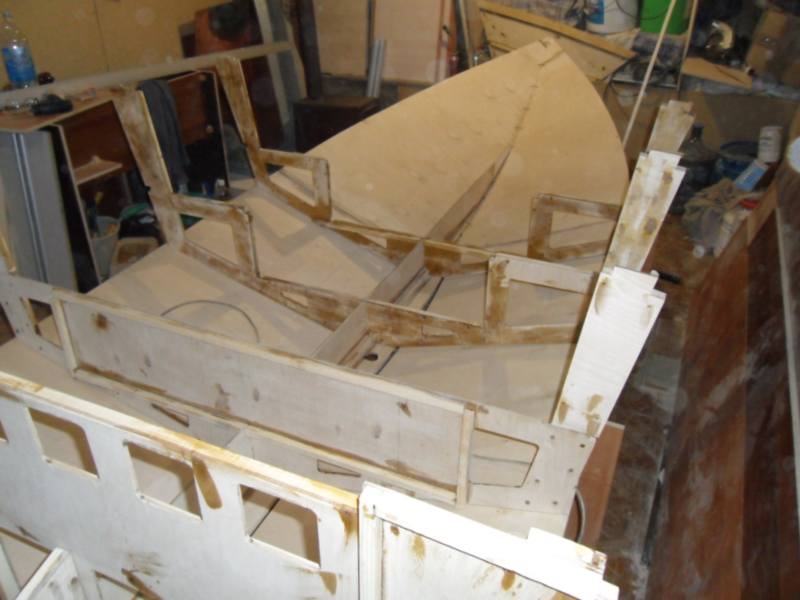

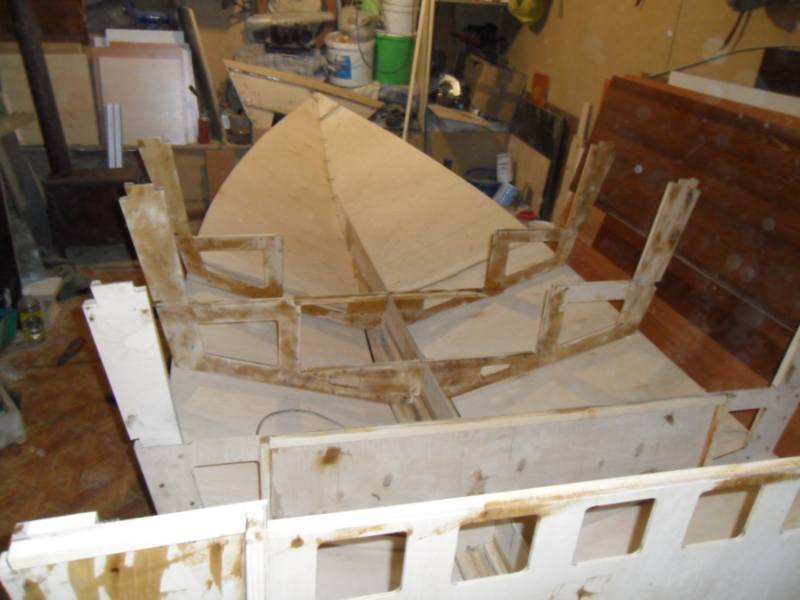

А это вид со стороны кормы



Прикрепления: 4886970.jpg (64.2 Kb) · 6658711.jpg (66.4 Kb)




Палыч214Дата: 27.01.2012, 18:45 | Сообщение # 46
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150

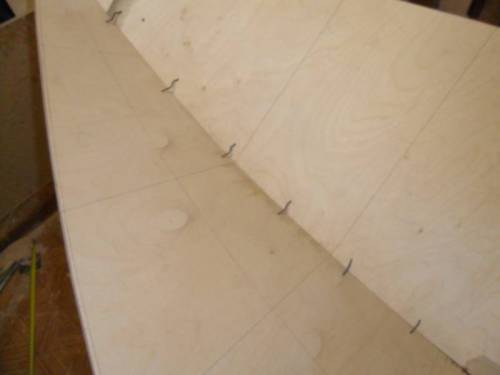

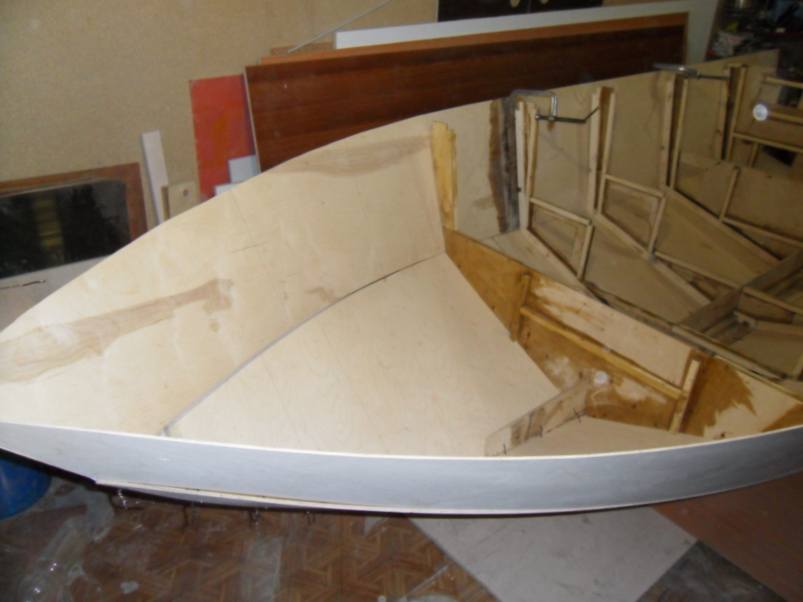

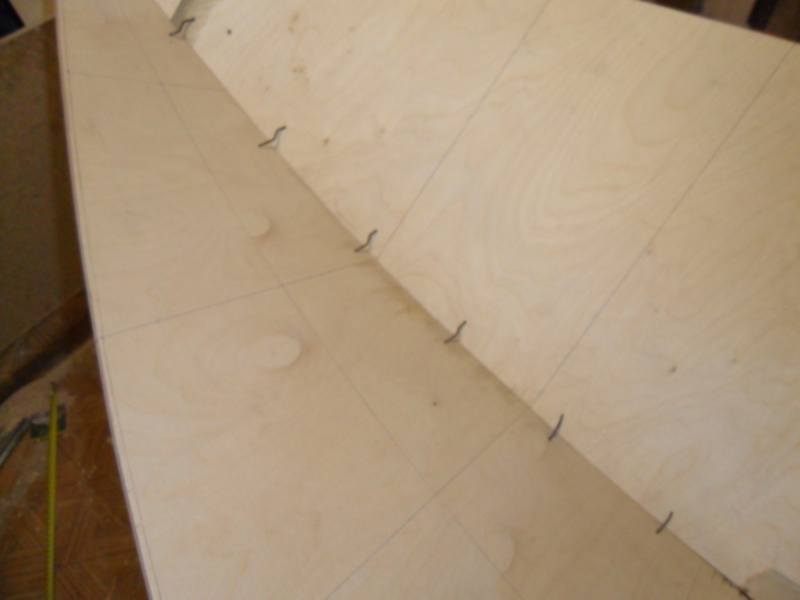

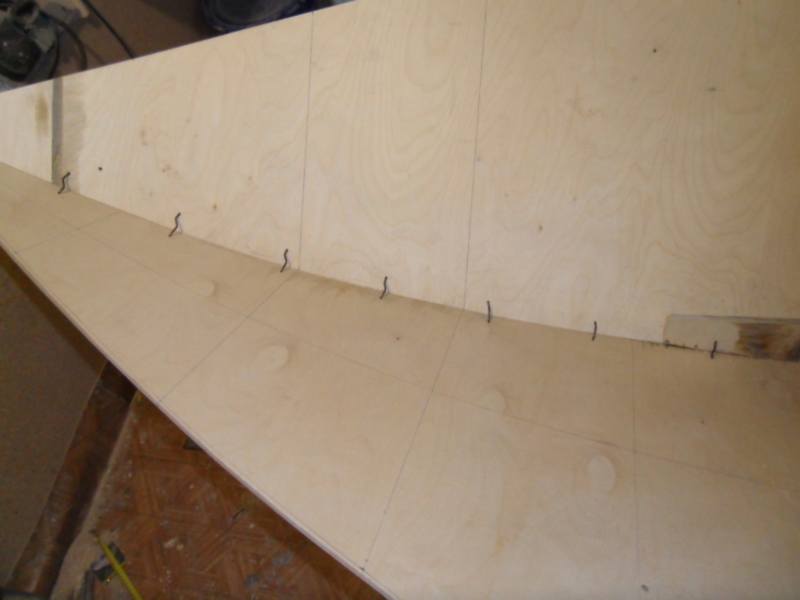

Дальше следует сшивание листов в носовой части с помощью скрепок из медной проволоки





В дальнейшем места сшивки будут проклеены, заполнены галтелью (скрепки удалены) и проклеены лентой из стеклоткани в три слоя.
Прикрепления: 0656924.jpg (43.6 Kb) · 5912249.jpg (39.8 Kb)




Палыч214Дата: 27.01.2012, 18:49 | Сообщение # 47
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150

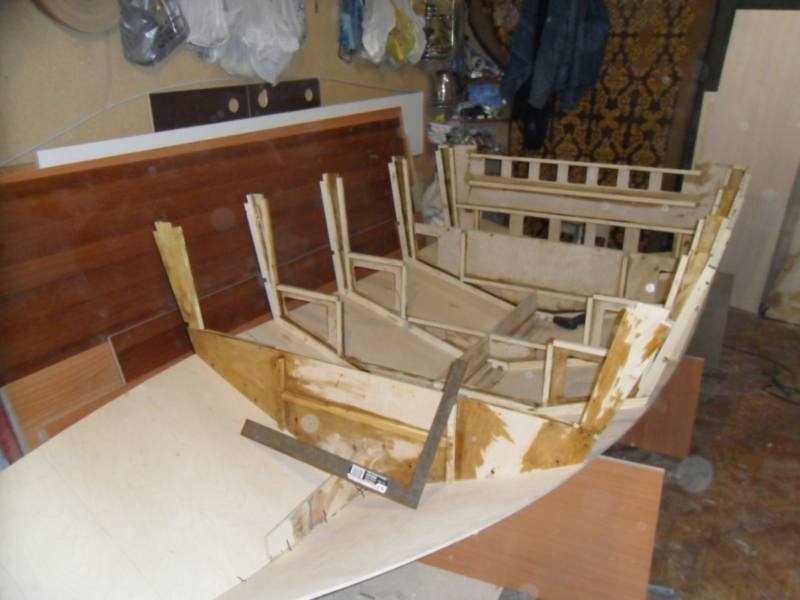

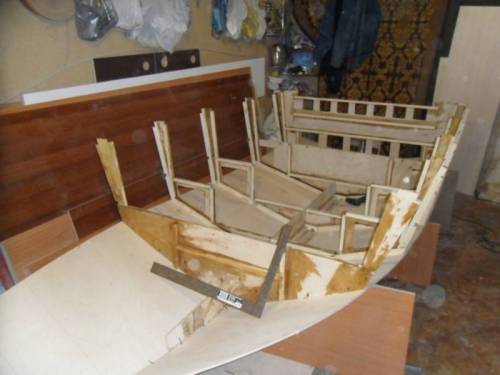

Аналогичная ситуация с местами стыковки днищевых листов и гидролыжи.

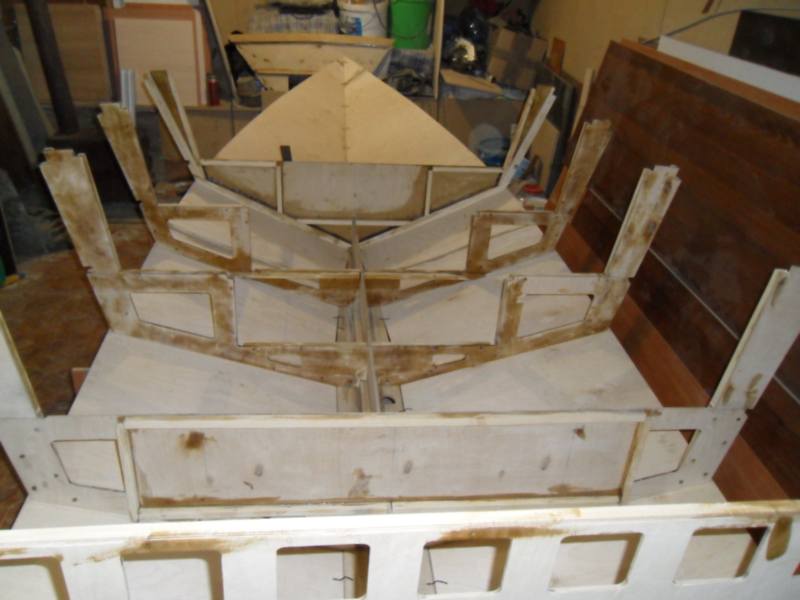

Установлен еще один (второй по нумерации) шпангоут

Прикрепления: 9221722.jpg (64.7 Kb) · 2370933.jpg (65.0 Kb)


Сообщение отредактировал Палыч214 - Пятница, 27.01.2012, 19:50


Палыч214Дата: 27.01.2012, 19:02 | Сообщение # 48
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150
При подготовке к постройке лодки, рассматривалось много вариантов. По отзывам строивших практически в каждом были ошибки в чертежах, иногда очень существенные.
В данном проекте пока все сходитсядо миллиметра, несмотря на то что были внесены изменения (увеличена длина).

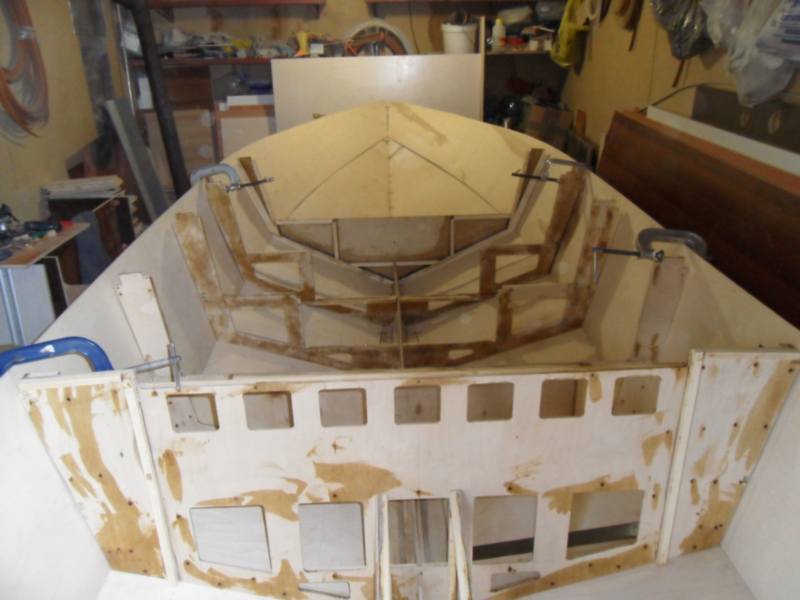

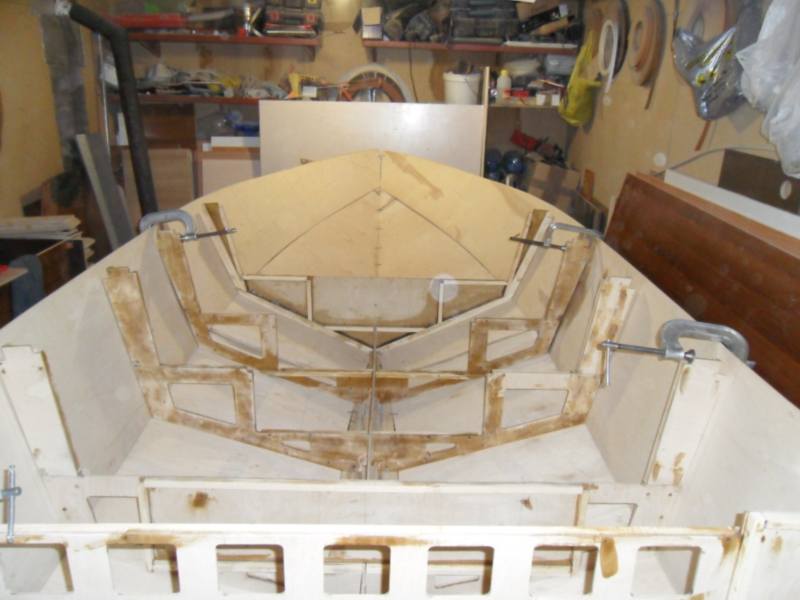

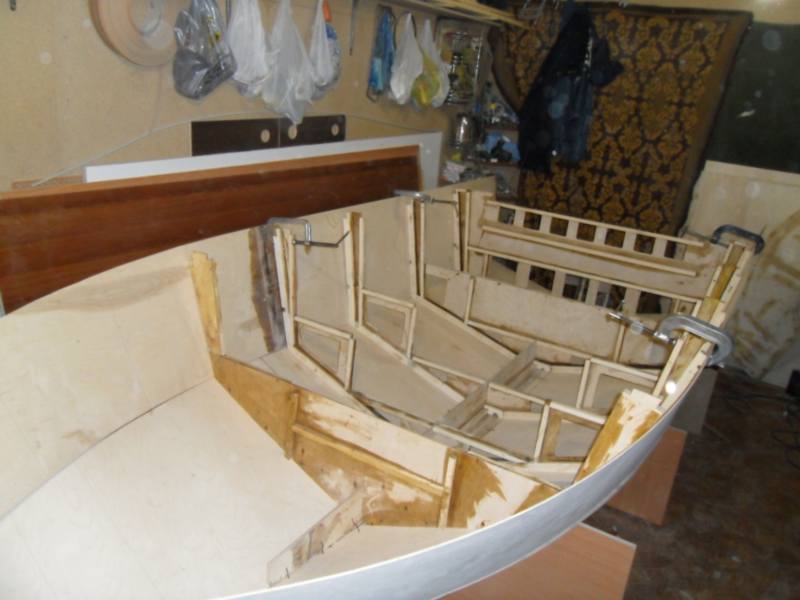

Но на сердце все равно неспокойно, поэтому решил примерить борта.





Устанавливать борта еще рано, поэтому все пока на струбцинах.



Прикрепления: 1310684.jpg (67.0 Kb) · 4016713.jpg (64.2 Kb) · 9407389.jpg (65.3 Kb) · 2049271.jpg (55.8 Kb)


Сообщение отредактировал Палыч214 - Пятница, 27.01.2012, 19:56


Палыч214Дата: 27.01.2012, 19:18 | Сообщение # 49
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150
Насчет состыковки деталей вроде успокоился, все устанавливается четко.
Правда появилась головная боль, как буду гнуть внутренний, а затем и наружный привальный брус.
Попробовал гнуть рейку сечением 35х26 мм. Не хочет, собака укладываться по требуемой кривизне, того и гляди лопнет, да и ставить под таким напряжением не хотелось бы. Бум думать.
Борта пока снимаем.

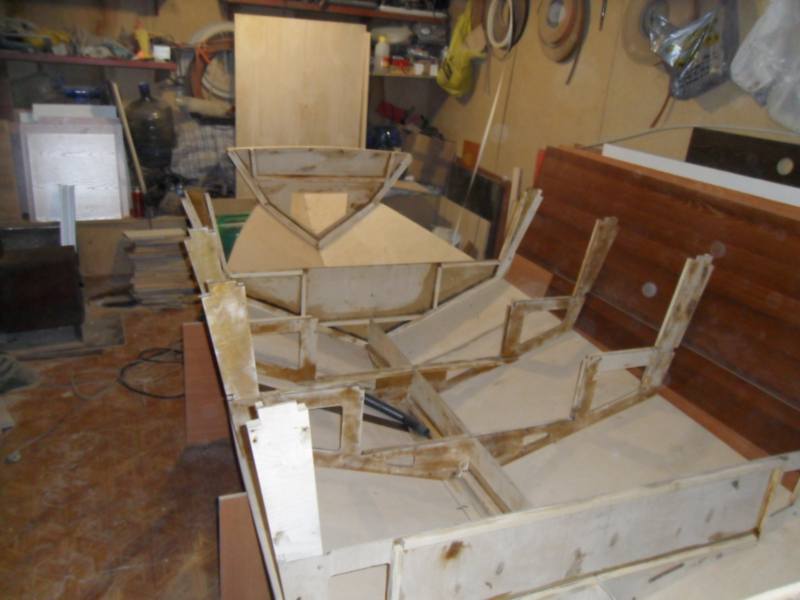

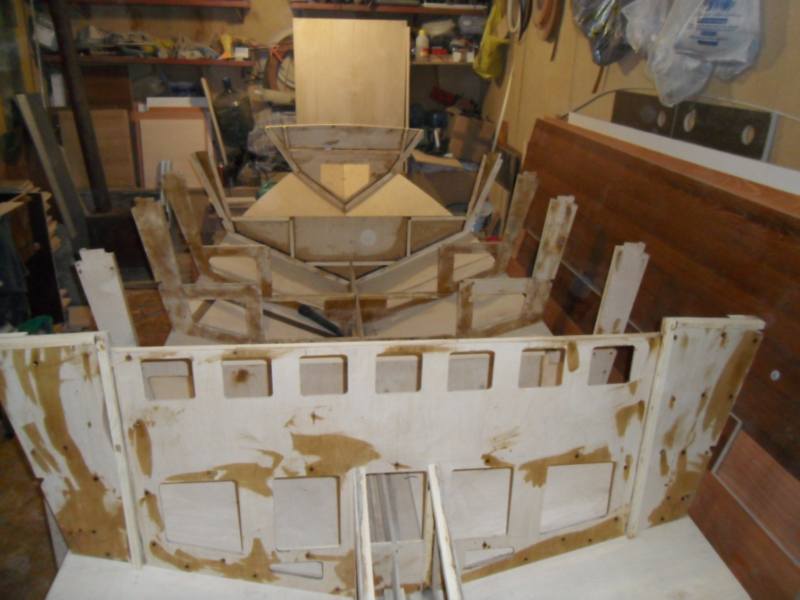

Установлен первый шпангоут.
Прикрепления: 8193405.jpg (67.7 Kb) · 1677296.jpg (64.1 Kb)




Алекс82Дата: 27.01.2012, 19:25 | Сообщение # 50
Александр
Группа: Проверенный
Сообщений: 1235
Награды: 13
Репутация: 198
Просто Ахренеть!!!!
+ многогого

Рыбалкой болен - не лечусь........И НЕ БУДУ!!!!!!!!


Палыч214Дата: 27.01.2012, 19:29 | Сообщение # 51
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150
Как уже отмечалось ранее все шпангоуты были установлены без клея (на саморезах).
Второй шпангоут снял, проклеил место утановки. В этом месте сходятся дшищевые листы, килевая балка и конец гидролыжи.
Установил на место 2 шпангоут но уже на клей.
Технология прикреивания следующая. Прогреваю промфеном склеиваемые детали до температуры 50-60 градусов, наношу слой жидкого (без наполнителей) клея, 30-40 мин на впитывание и начало схватывания, наношу слой клея с наполнителями в виде микрофибры (для увеличения связи внутри клеевого шва) и микросферы (для увеличения тиксотропности). Устанавливаю детали на место и запресовываю саморезами. После застывания часть саморезов заменится на нержавейку (латунные) посаженные на клей, а часть будет удалена с заполнением образовавшихся отверстий клеем с наполнителем.
Пока все, продолжение следует.


Сообщение отредактировал Палыч214 - Пятница, 27.01.2012, 19:57


Палыч214Дата: 28.01.2012, 22:08 | Сообщение # 52
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150
За бортом -33, скучно.
Есть время поразмышлять о внутреннем обустройстве лодки. Прикинуть что еще надо.
Достал прикупленные ранее "шалабушки"

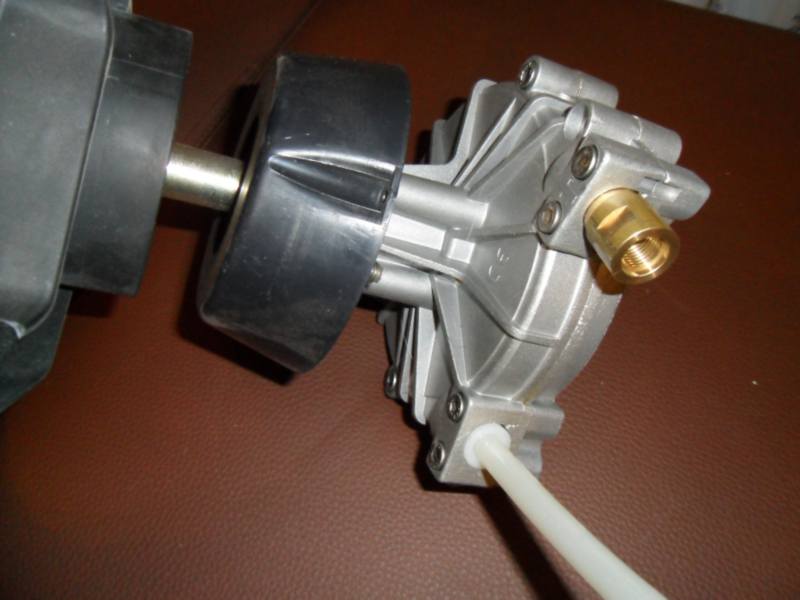

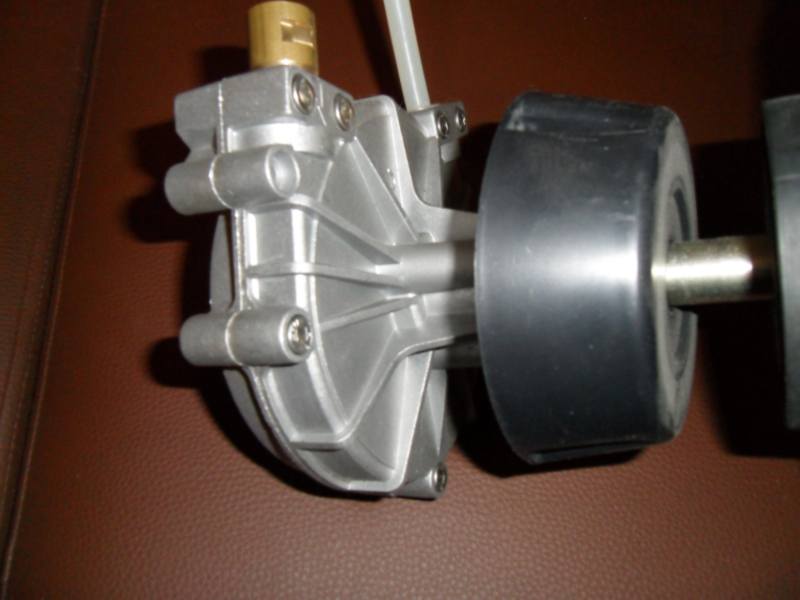

Рулевой редуктор

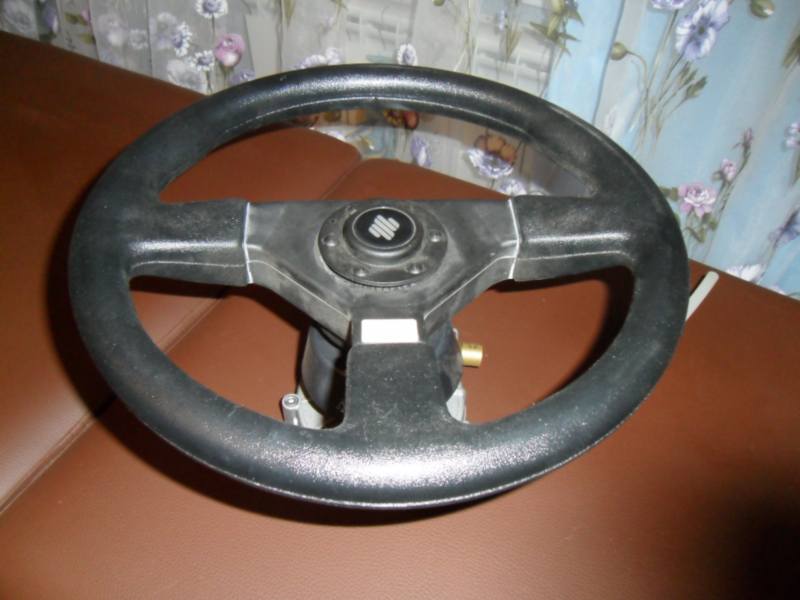

Баранка
Прикрепления: 4831813.jpg (55.9 Kb) · 3393894.jpg (60.3 Kb) · 8073009.jpg (63.8 Kb)




Палыч214Дата: 28.01.2012, 22:50 | Сообщение # 53
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150
Вот еще

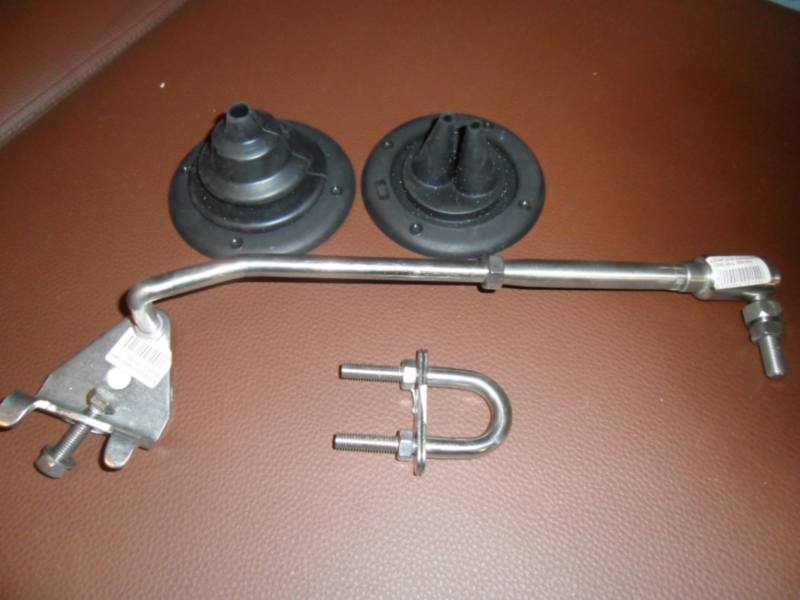

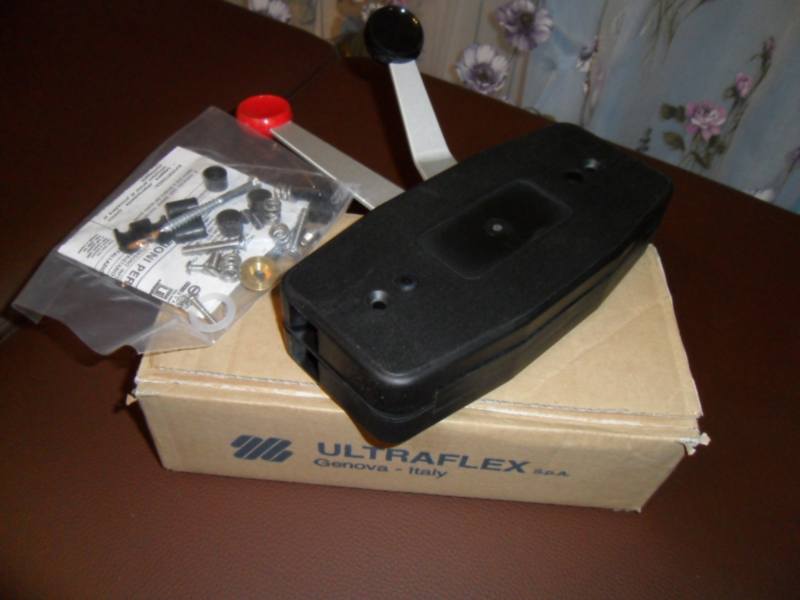

машинка газ-реверс

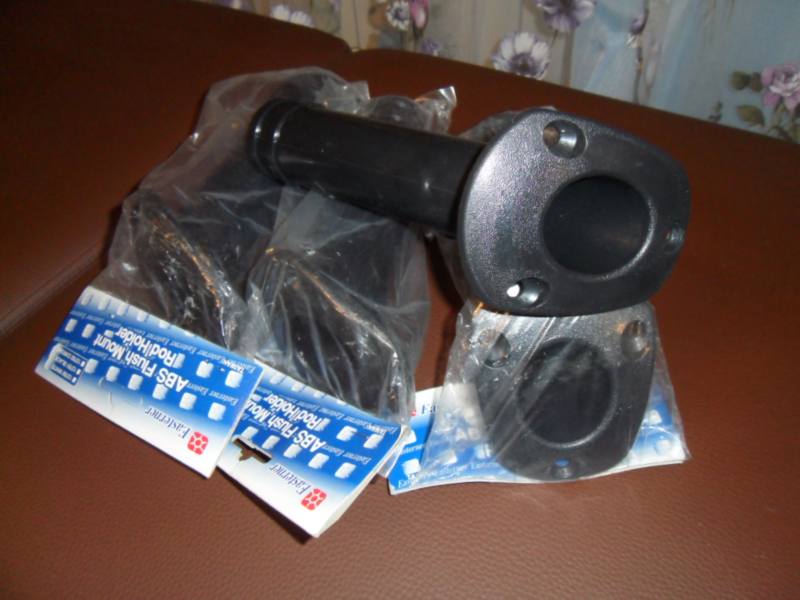

А это держатели для удилищ при рыбалке сплавом
Прикрепления: 8397338.jpg (62.2 Kb) · 4545773.jpg (55.0 Kb) · 2362860.jpg (66.5 Kb)




BusникДата: 01.02.2012, 01:00 | Сообщение # 54
Сергей А. Мокрышев
Группа: Проверенный
Сообщений: 139
Награды: 6
Репутация: 98
Чегой-то вы, ребята, издалёка всё тащите. Я и эпоксидку и отвердитель на разлив брал у нас на ул.Мусоргского (на территории шиферного завода).Там же и стеклоткань взял и стеклоленту. Правда, последняя была максимально 50 мм шириной, но я взял такую и 30 мм. А вот насчёт аэросила пока не прозондировал как следует. Может и его найду. К строительству пока не приступал фанера не закуплена да и холодно. А в гараже надо всё выкидывать к чертям или в техкомнату спускать. В планах у меня строительство АКЛ, но длиной 4,2 м.



Сергей24Дата: 01.02.2012, 18:03 | Сообщение # 55
Сергей
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368
Quote (Busник)
Чегой-то вы, ребята, издалёка всё тащите. Я и эпоксидку и отвердитель на разлив брал у нас на ул.Мусоргского (на территории шиферного завода).


Какой отвердитель? ЭТАЛ-45М?




Палыч214Дата: 01.02.2012, 18:29 | Сообщение # 56
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150
Сергей правильно задал вопрос по отвердителю.
Просто учитывая опыт других самостройщиков не хотелось повторять совершенно не обязательные ошибки.
По стеклоткани, в Красноярске конструкционную не нашел, а морочиться с отжигом электроизоляционной не хотелось.
Да и возможны варианты - пережжешь становится ломкой, недожжешь пепроклейка ну и ???
Ленту брал собственно говоря довеском (можно и нарезать). Ширина 50 мм для первого слоя пойдет, а 30 наверное наверное придется пустить на другие нужды.
Ну а с аэросилом как уже писалось пришлось взять по двойной цене и мешком. Хотя сейчас не жалею. Просто не представляю как можно качественно склеить, загалтелить, прошпаклевать без хорошего тиксотропного наполнителя.
Есть конечно варианты с древесной пылью, тальком (вот это не рекомендую), стеклопорошком, алюминиевую пудру рекомендуют для шпаклевки.
Кстати может кто знает где в Красноярске можно купить алюминиевую пудру?




Сергей24Дата: 01.02.2012, 18:55 | Сообщение # 57
Сергей
Группа: Проверенные
Сообщений: 1707
Награды: 27
Репутация: 368

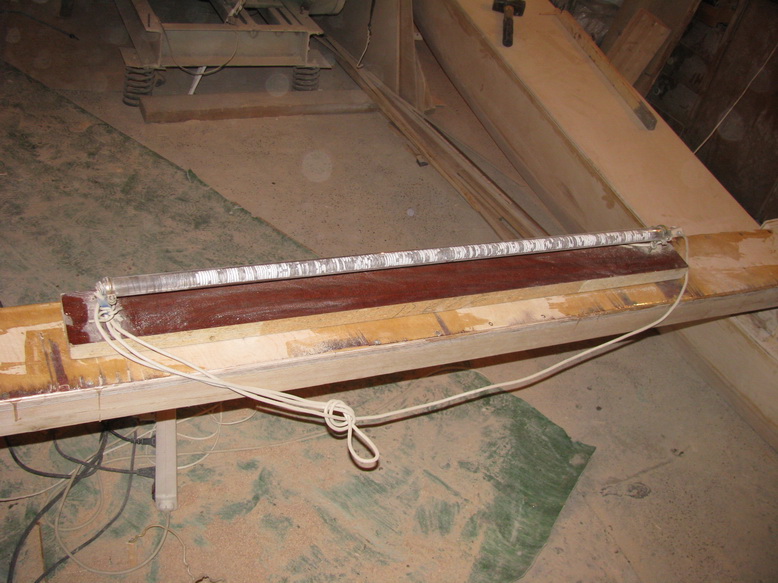

Палыч214, В Вираже пудра есть, но дорого. У меня должна остаться, завтрева гляну. По отжигу ткани проблем нет. Вот такая хрень. Кварцевая трубка + спираль во внутрях.

Прикрепления: 7855421.jpg (169.5 Kb)




Палыч214Дата: 01.02.2012, 19:11 | Сообщение # 58
Виктор
Автор темы
Группа: Проверенный
Сообщений: 468
Награды: 6
Репутация: 150
Сергей, да я понимаю такая конструкция сильно упрощает процесс. Но опять же все зависит от скорости протяжки, самой стеклоткани.
Естественно небыло бы конструкционной, брал бы ЭЗ-200 и отжигал.




BusникДата: 08.02.2012, 14:10 | Сообщение # 59
Сергей А. Мокрышев
Группа: Проверенный
Сообщений: 139
Награды: 6
Репутация: 98
Quote (Сергей24)
Какой отвердитель? ЭТАЛ-45М?

Да, ЭТАЛ-45.
Quote (Палыч214)
а 30 наверное наверное придется пустить на другие нужды.

Думаю, 30 мм пойдёт для проклейки первым слоем стыков изнутри.
Сегодня приехал из командировки. В дороге только и думалось о строительстве лодки. А жена мне про какие-то препоны на местном уровне толкует. Якобы по ТВК что-то передавали. Кто-нибудь в курсе?




UriДата: 08.02.2012, 15:57 | Сообщение # 60

Группа: Удаленные
Пытаются перекрыть кислород для стационарников более 75 лс-перевести в регистр... wacko ,херня полная касающаяся водометных малых катеров.... какой для них в попу регистр... хотя главное доков не отдавать - и слать всех:....лесом!






  • Страница 2 из 4
  • «
  • 1
  • 2
  • 3
  • 4
  • »
Поиск:



  • 05.11.2024: Солар 330
  • 05.11.2024: Солар 330
  • 03.11.2024: Продам дом у реки для отдыха.
  • 20.09.2024: Станок для вязки мушек (4)
  • 20.09.2024: Станок для вязки мушек
  • 11.09.2024: Фото на документы в Красноярске по всем прави...
  • 04.09.2024: Отдам безвозмездно.
  • 31.08.2024: КРАЖА ЛОДОЧНОГО МОТОРА ТОХАТСУ 9.9 2Т В РЯЗАН...
  • 27.08.2024: Шестерни насоса BRAVO BST12
  • 22.08.2024: Мед разнотравье.
  • 17.08.2024: продам ПЛМ Tohatsu M9.8BS
  • 17.08.2024: продам SOLAR 350 К оптима c ПЛМ Tohatsu M9.8B... (1)


  • Copyright www.tugun.ru © 2008 - 2024 | при использовании материалов с сайта - активная ссылка обязательна

    Контакты · Ссылки · Мы в Дзене · 18+
