Очень давно горел идеей изготовить печь на отработанном масле. А так как зима не за горами и памятуя о известной пословице про сани и лето, решил сварганить. Основой была ссылка камрада Uri в теме про газовые горелки. Однако пришлось импровизировать, так как под рукой не оказалось трубы нужного диаметра из которой необходимо было сделать корпус. Пересчитал размеры, нарубил заготовок, подрядил лучшего сварщика всех времен и народов (по совместительству и мой брат), скрестил пальцы на всех конечностях... Вобщем выношу на суд общественности. Сразу скажу, что эффективностью её работы я был весьма удивлен. При расходе 1 л/ч тепловая мощность порядка 10 кВт. Печь задумывалась как источник резервного теплоснабжения для гаража, не смотря на то, что он подключен к системе централизованного горячего водоснабжения. Так, на всякий случай.
Разумеется рассматривался вариант использования в наших рыбацких делах. А почему бы и нет? Верхняя плоскость дожигателя очень удобна для варки/жарки. Мощность/вес/габариты легко пересчитываются. Топливо самое халявное из всех доступных. Но самое главное, что не требуется постоянного подбрасывания дров и прочих манипуляций - отдаваемая мощность постоянна, а процесс работы длителен. Не придется ночью подскакивать в Атосовке клацая зубами и растапливать заново - раз отрегулировав, можно на долгое время забыть про нее.
Пока накидаю фотографий, но обязательно дополню всем необходимым, если камрадам это будет интересно.
заготовки для печи
Эжектор для печи на отработке
печь на отработке, дожигатель паров масла почти готов
испаритель и дожигатель печи
обязательный тест на герметичность
тест на герметичность испарителя масла. WAIT... PASSED!
Соединяем в единое целое испаритель и дожигатель посредством эжектора
Печь на отработке. Почти готово. Эстетика и тут не помешает.

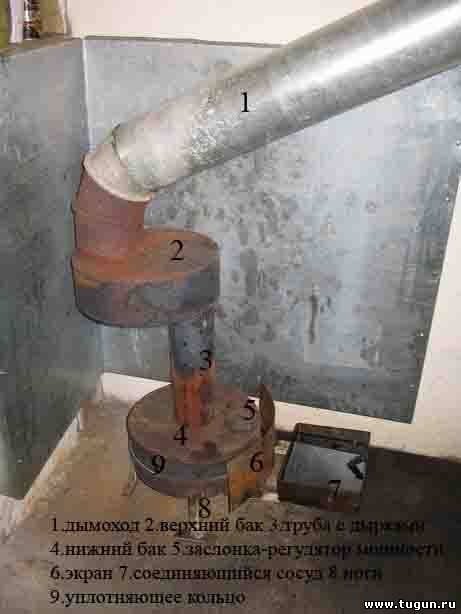

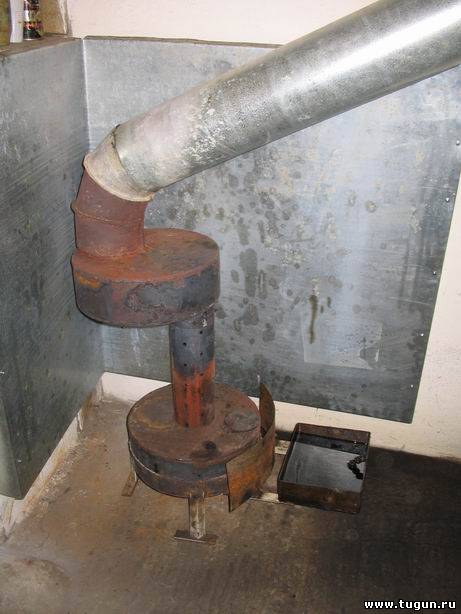

Общий вид печки.
Испытания. Монтируем вытяжную трубу.
Один из способов разжечь - газовый баллон.

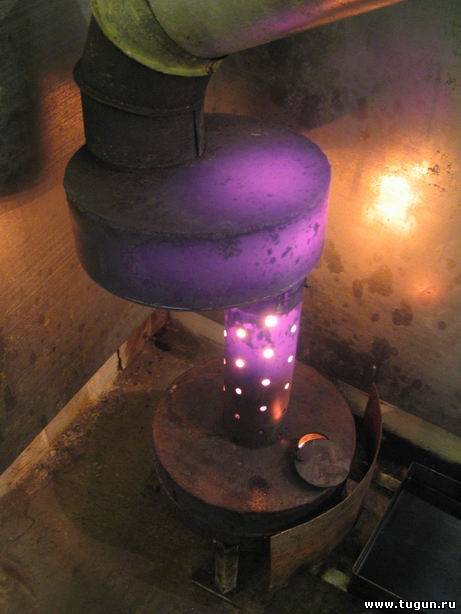

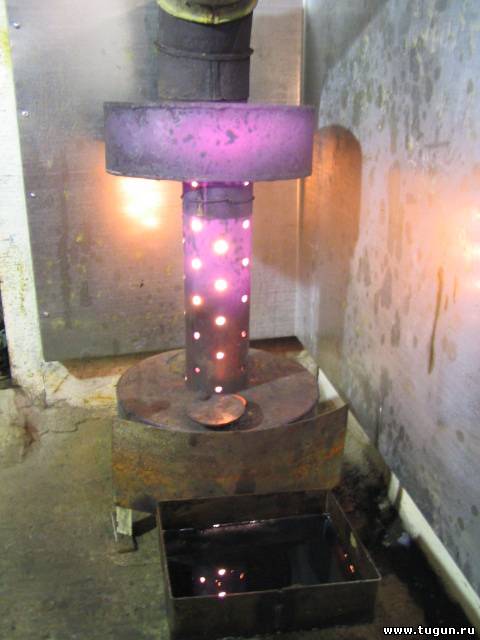

Выход печи в рабочий режим. Пары масла полностью сгорают. Заслонкой регулируется подача воздуха/тепловая мощность.
iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
Так это не капельница ?! Сергей, отработка заливается ?
Совершенно так! Никаких болезней капельницы в виде забиваний и разной степени вязкости при изменении температуры.
Quote (Кушнир)
я такую на выходных точно сварю себе))) Серега- а на соляре она работает?
Не торопись! Брат варил максимум час (больше перекуривал) Доведу до ума и выложу все размеры/тонкости/хитрости. Соляркой лучше разжигать (вчера для этих целей использовал керосин). Да и зачем? Отработка - всегда халява, а вот соляра - нет. В эти выхи приделаю автопоилку - конструкцию уже придумал iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
Доведу до ума и выложу все размеры/тонкости/хитрости. В эти выхи приделаю автопоилку - конструкцию уже придумал
Да размеры я уже высчитал)))) Оке!!! Давай тогда доводи до ума и будем плагиатить ее у тебя))) СЕРЕГА НА СОЛЯРЕ ОНА РАБОТАЕТ?????Любишь кататься - Люби и Катайся...
Печь задумывалась как источник резервного теплоснабжения для гаража, не смотря на то, что он подключен к системе централизованного горячего водоснабжения. Так, на всякий случай.
Тезка -я так понял что именно для гаража он ее и смастерил))))Любишь кататься - Люби и Катайся...
Jeka_bull, Скорее для удовольствия - гараж теплый. Доведу до ума, да и подарю камраду. Если уж шибко понравится, то сделаю камраду другую Кстати в гараже у меня стоит настоящая вагонная старинная чугунка, тоже вещь.iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
Кушнир, а я картинками просто любовался! serb, молодец Серега, хорошая полезная и нужная вещь! Снасти, лодки, моторы и запчасти в наличии и под заказ Весны 3, "Рыболов Эксперт" www.rybolovexpert.ru
serb, Сереж- а дожигатель паров увеличить незя было? Просто если его использовать для жарки парки то полезной площади маловато, да и устойчивость у печки сразу упадет если на нее котелок литров на 5 поставить((( Тут надо чет думать!! Любишь кататься - Люби и Катайся...
Я ж не такой Пока экспериментировал (для начала на улице - страшно ж было) - весь гаражный кооператив сбежался. Некоторые увидели - тут же за рулеткой побежали и допрос с пристрастиями чинили. Но я им ничего про электронику и встроенные магниты не сказал (шутка, но смотрели косо) В течении след. недели постараюсь подготовить полное описание/инструкцию/чертежи. Думаю, Саш, в Красноярске не проблема будет найти сварщика и материалы.
Quote (Кушнир)
Сереж- а дожигатель паров увеличить незя было?
Можно. Просто на верхнюю плиту использовал сталь толщиной 8 мм., а так как именно этот вариант сделан только для обогрева (хотя чайник на пробу я вчера вскипятил без проблем), то не хотел утяжелять конструкцию.
Quote (DAM)
Когда с курицей подьезжать ?
Помню-помню все выхи буду в гараже - утеплять ворота надо iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
У товарища такая же в гараже стоит уже бог знает сколько лет. Налил отработки и ковыряется в машине. Правда в тишине напоминает звук паяльной лампы. Гудением. Но вещь обалденная! И менять не собирается.
Сообщение отредактировал Tsarap - Четверг, 29.09.2011, 23:19
Tsarap, ага, мне она прям сразу понравилась простотой и эффективностью!
начну помаленьку... Конструктивно печь состоит из следующих основных элементов: 1. Испаритель. Служит буферной ёмкостью хранения масла. В процессе работы печи масло закипает в испарителе и образует пары. 2. Эжектор Обогащает пары масла кислородом 3. Дожигатель. 4. Вытяжная труба.iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
Атос, Самое интересное, что через отверстия идет очень неплохое освещение. В принципе, вполне достаточное, чтобы обойтись практически без фонарей (применительно к Атосовке)
Quote (Slav)
Сергей, я где-то не помню уже где скопировал вот это:

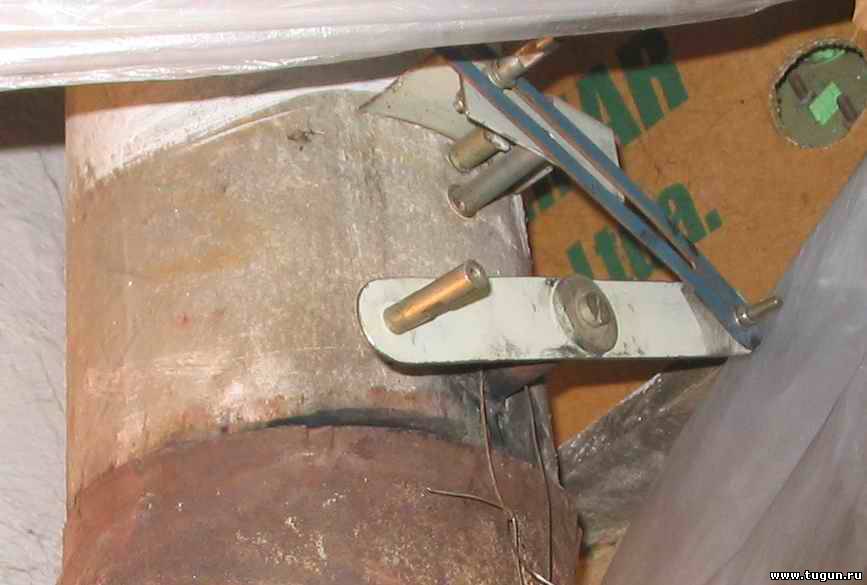

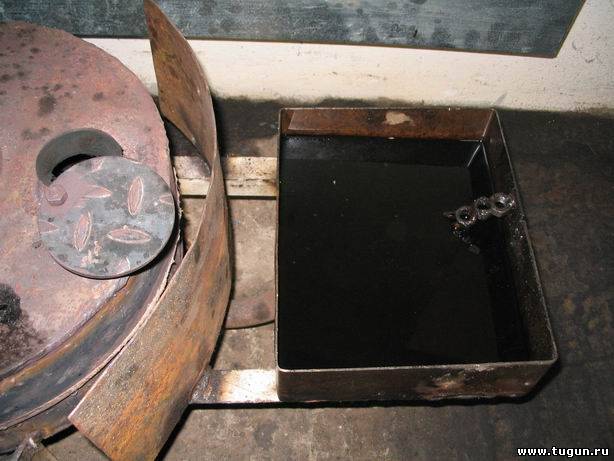

Да-да! Это из Uri'евской ссылки про которую я писал. Единственное, что я не нашел трубу и сделал перерасчет на квадрат (от площади испарения зависит мощность) Также немного модернизировал отбойник отходящих газов внутри дожигателя.iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
Да-да! Это из Uri'евской ссылки про которую я писал. Единственное, что я не нашел трубу и сделал перерасчет на квадрат (от площади испарения зависит мощность)
serb, вот интересно, а превратить в водогрейный котёл это можно? ведь КПД приличный. Toyota Sprinter Carib 1993
Атос, Нифига себе Не напрягаясь литров 300 уже нашел где забрать.iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
Нифига! Не напрягаясь литров 300 уже нашел где забрать.
В Лиссабоне может проще? А у меня кореш, ездит по разным конторам, в прицепе бочки и скупает отработку, потом перепродает куда-то. Не знаю, правда по чем?Место, свободное от РПУ
serb, Правда он лючок для заливки чуть больше сделал. И положил внутрь небольшие куски пористого кирпича (забыл как называется! Вроде бы теплоупор.). Говорит, что эффективность возросла за счет лучшего испарения.
Экстренное глушение печи возможно. Для этого просто полностью перекрывается задвижка подачи воздуха (заливное отверстие масла) на испарителе. Пробовал, - примерно 2-3 минуты и огонь полностью гаснет.iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
serb, а каков расход отработки? И можно ли использовать в качестве котла для отопления дома? Ну, вроде как увеличить размер, и присобачить бак для воды... Доработать в общемНе путай божий дар с яичницей
Сообщение отредактировал Claim - Пятница, 30.09.2011, 09:52
Во Владивостоке, половина сервисов обогревается на печках с отработкой, но у них видил только "капельницы"- жара как дома!Глюкнул телефон,номеров нет,звоните сами! 89082129885
а каков расход отработки? И можно ли использовать в качестве котла для отопления дома? Ну, вроде как увеличить размер, и присобачить бак для воды... Доработать в общем
Точный расход замерю на выходных, после установки автопоилки (гляну, за сколько времени расходуется бутылка масла на различных режимах) Ориентировочно 0,3-1,2 л/ч в зависимости от режима Пересчитать мощность - без проблем! Приспособить "водогрей" можно, но нужно хорошо подумать, чтобы исключить даже мизерную возможность попадания в масло воды в случае прогара контура.
