Очень давно горел идеей изготовить печь на отработанном масле. А так как зима не за горами и памятуя о известной пословице про сани и лето, решил сварганить. Основой была ссылка камрада Uri в теме про газовые горелки. Однако пришлось импровизировать, так как под рукой не оказалось трубы нужного диаметра из которой необходимо было сделать корпус. Пересчитал размеры, нарубил заготовок, подрядил лучшего сварщика всех времен и народов (по совместительству и мой брат), скрестил пальцы на всех конечностях... Вобщем выношу на суд общественности. Сразу скажу, что эффективностью её работы я был весьма удивлен. При расходе 1 л/ч тепловая мощность порядка 10 кВт. Печь задумывалась как источник резервного теплоснабжения для гаража, не смотря на то, что он подключен к системе централизованного горячего водоснабжения. Так, на всякий случай.
Разумеется рассматривался вариант использования в наших рыбацких делах. А почему бы и нет? Верхняя плоскость дожигателя очень удобна для варки/жарки. Мощность/вес/габариты легко пересчитываются. Топливо самое халявное из всех доступных. Но самое главное, что не требуется постоянного подбрасывания дров и прочих манипуляций - отдаваемая мощность постоянна, а процесс работы длителен. Не придется ночью подскакивать в Атосовке клацая зубами и растапливать заново - раз отрегулировав, можно на долгое время забыть про нее.
Пока накидаю фотографий, но обязательно дополню всем необходимым, если камрадам это будет интересно.
заготовки для печи
Эжектор для печи на отработке
печь на отработке, дожигатель паров масла почти готов
испаритель и дожигатель печи
обязательный тест на герметичность
тест на герметичность испарителя масла. WAIT... PASSED!
Соединяем в единое целое испаритель и дожигатель посредством эжектора
Печь на отработке. Почти готово. Эстетика и тут не помешает.
Общий вид печки.
Испытания. Монтируем вытяжную трубу.
Один из способов разжечь - газовый баллон.
Выход печи в рабочий режим. Пары масла полностью сгорают. Заслонкой регулируется подача воздуха/тепловая мощность.
iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
Однако на всякий случай сделал и уже опробовал приспособу в виде разрезанной повдоль на 2 половинки трубы большего диаметра чем эжектор.
можно приспособить бывший барабан от стиралки автомат! Снасти, лодки, моторы и запчасти в наличии и под заказ Весны 3, "Рыболов Эксперт" www.rybolovexpert.ru
serb, Здорово и намного проще и доступнее чем из трубы, хотя, что у кого есть под рукой. Сергей, когда выложишь эскизы? Мы все ждём. Toyota Sprinter Carib 1993
serb, Мне одну бы печурочку взамен злодейски утопленной комрадами в Ш. подогнать бы не помешало. А то вымерзну зимой к чертовой бабушке. А самому изготовить времени нету никак. Пожалуйста побыстрее, морозы не за горами Время, проведенное на рыбалке в счет жизни не идет.
Забрал сегодня фотоаппарат (забыл вчера в гараже) и выкладываю обещанные фотографии. Автопоилка работает прекрасно. Бутылка - исключительно для проверки работоспособности, в перспективе нужно будет приспосабливать к отдельной ёмкости.
Экран для эжектора печки. Опция.
Печь на отработке. Стакан для непрерывной подачи масла.
Автопоилка для печи. Сообщающиеся сосуды в действии.
iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
Размеры заготовок. Испаритель (нижняя ёмкость) 300х300х115 листовой металл 4 мм. В верхней крышке отверстие 60 мм. для залива масла и розжига. Отверстие закрывается пластиной. Степень перекрытия определяет мощность.
Эжектор (труба с отверстиями) Труба, диаметром 100 мм., высота 360 мм. В трубе равномерно просверлено 48 отверстий на 9 мм. 8 по кругу, 6 в высоту.
Дожигатель 300х300х100 листовой металл 4 мм. Верхняя пластина желательно из стали толщиной 6-8 мм. Внутри дожигателя монтируется отражатель к верхней пластине и ближе к выхлопу 300х70 В моем варианте отражателя нет - по разгильдяйству вспомнил о нем, когда верхняя емкость оказалась готова. Вышел из положения заглубив выход под дымовую трубу на те-же 70 мм.
Вытяжная труба должна быть не менее 4 м. и направлена вертикально. Однако и в моём варианте работает - 2м и горизонтально из стены гаража.
Автоподача масла делается по желанию - конструкция основана на принципе сообщающихся сосудов и поилке для птиц. Размеры по желанию. У меня отрезок трубы 76 соединенный трубкой с испарителем. Есть тонкость. Стакан должен находиться чуть ниже испарителя - буквально на 1-2 см, создавая таким образом гидрозатвор (нигде не описано - домыслил сам) Все элементы показаны на фотографиях. Печь работает и с каждым днём радует все больше. Уже есть несколько мыслей по доработке.
ВАЖНО! Ни в коем случае не допускать в масле воды - чревато вспениванием масла, попаданием его на горячие поверхности с возможным загоранием. 1. Масло легче воды, поэтому обычное отстаивание в течение суток помогает. Проводил эксперимент - наливал в бутылку с маслом воду, тщательно взбалтывал и давал отстаиваться. 2. Конструкция дымовой трубы должна гарантировать, чтобы куржак оттаивая не стекал в печь! 3. Улекислотный огнетушитель пусть будет рядом
iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
serb, Таксссс!! Размеры записал, метал нарыл, электроды взял. Поехал мастерить на дачу! Серега огромное СЕНКС за такую темачную печурку))) з.ы. А к стате можно ее например сделать в макси-миниатюре, ну например так сказать походный вариант ? Палатку отапливать в морозные осенние ночи???чтобы и не тяжелая и компактная??? Надо подумать)))Любишь кататься - Люби и Катайся...
serb, Зубы мне размерами не заговаривай. Гони подобру-поздорову-поскорее печурку в натуре. Морозы не за горами, дети, скотина, жена мерзнут. Отопительно-варочный прибор утоп в Ш. Время, проведенное на рыбалке в счет жизни не идет.
2. Конструкция дымовой трубы должна гарантировать, чтобы куржак оттаивая не стекал в печь!
Объясните плиз, кто такой "куржак"? Ну и как этого добиться конечно . Вообще, очень здравая вещь эта печка. Благодарю за идею.Не путай божий дар с яичницей

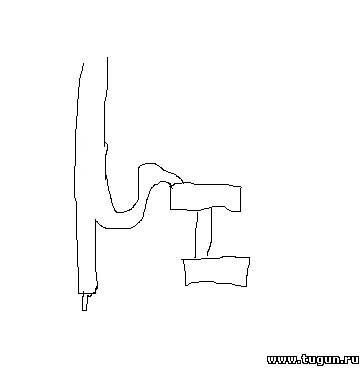

Claim, Сергей, вот, что говорит Википедия. Один из вариантов избавления рассказан там. На практике встречал дополнительно другой вариант (имхо, обязательный) - нижний торец дымовой трубы заглушен снизу (например фланец), а отвод на печку идет выше сантиметров на 40-50. Таким образом, куржак (или капли "косого" дождя) оттаивая стекают в получившийся отстойник, а в дальнейшем, при работе печи просто испаряются от нагревшегося дымохода. пс: идея печи не моя, а авторов по указанным ссылкам. Я просто делаю и дорабатываю печку под свои нужды/размеры и гарантирую, что в моих размерах и описании нет "хитрушек" (так как я не собираюсь барыжить печками), благодаря которым сделав её, придётся разочароваться.iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
Пока еще не чистил. По виду напоминает шлак, а не гудрон. По количеству образования думаю озадачусь не ранее чем через месяц. Скорее всего отшкрябаю кочергой, переверну "вверх ногами" и вытрясу через заливное отверстие. Смысла делать конструкцию разборной пока не вижу.iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
Шкрябать не обязательно. Как накопится сантиметр, можно паяльной лампой отжечь - он сгорит. Можно попробовать как мы на чукотке капельницу чистили. 10 таблеток сухого спирта (сейчас наверное "сухое горючее), засыпаешь и поджигаешь...Прежде , чем подумать плохо, хорошенько подумай !
Вчера проторчал в гараже, - готовил к запуску еще один вариант печи (сосед ходил кругами и так как идея печи ему понравилась, сделал себе ) Его вариант дорабатывали сообща и учитывает следующее:
Quote (serb)
нижний торец дымовой трубы заглушен снизу (например фланец), а отвод на печку идет выше сантиметров на 40-50. Таким образом, куржак (или капли "косого" дождя) оттаивая стекают в получившийся отстойник, а в дальнейшем, при работе печи просто испаряются от нагревшегося дымохода.
имхо, очень правильно! Напоминаю, что вода в масле - очень опасна! А этот вариант исключает ее попадание в печь от обледеневшей дымовой трубы.
Сегодня постараюсь зафотать конструкцию и если получатся, то испытания.iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
Довели до ума печурку соседскую, вот что получилось... Предыдущий (мой) вариант предусматривал отверстия в эжекторе для затягивания воздуха. Так как пришлось покарячиться, прежде чем рассверлить все 48 отверстий, то разумеется возникла идея упростить это дело Болгарка - вот спасение! Рассчитал эквивалентную площадь и получилось, что вполне хватит 14-16 разрезов трубы на 1/4 диском 2,5 мм.
Печь на отработке. Режем прорези.
Печь на отработке. Вместо отверстий прорези болгаркой.
Печь на отработке. Испытания.
второе усовершенствование гарантирует стекание оттаившего куржака в специальный сборник, что предотвратит даже малейший риск попадания воды в масло. (напоминаю, что это чрезвычайно опасно!)
Slav, Слава, особой разницы нет. Но прорези сделать в разы проще. Теперь будем отлаживать систему "запуска" печи. Чтобы печь вышла в нормальный режим работы, необходимо, чтобы масло нагрелось до закипания. В последнее время использовал небольшое количество керосина (50 гр) для розжига, вливая его поверх отработки. Есть идея использовать для розжига бензино-соляро-масляный коктейль, приготовленный отдельно.iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
serb, мы, в пацанстве, баловались такой штучкой как патроны от ракетницы, благо их море было, дак мы их разбирали и доставали термит, вот его маленький кусочек туда, не только масло закипит. А вообще мужики в гаражах подобную печь разжигают просто тряпочкой смоченой соляркой, быстро запускается печь. Toyota Sprinter Carib 1993
Сообщение отредактировал Slav - Четверг, 03.11.2011, 15:21
Вот интересно. Раз печь получается такая эффективная, то почему никто не сделает её уменьшенную, мобильную копию. Для палатки, походов и тп?Солар-420+дистанционка+Tohatsu 30 с улиткой
Вот интересно. Раз печь получается такая эффективная, то почему никто не сделает её уменьшенную, мобильную копию. Для палатки, походов и тп?
следующим этапом хочу именно так и сделать. Где - то в первых сообщениях писал, что может вполне представлять интерес на КВХ. Имхо канистра отработки значительно проще и дешевле "добывается" и доставляется чем эквивалентное по "калорийности" обычное топливо (дрова/уголь).
Quote (skor)
Разница вылезет в процессе эксплуатации. Труба с прорезями корродирует/сгорит в разы быстрее.
не исключено. есть 2 варианта, - будем смотреть в процессе эксплуатации.iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
Всем привет.Пользуюсь такой печкой уже третий год.В принципе доволен.Одно время делал на заказ и продавал,было много желающих приспособить под водяное отопление,но так ни одну и не доработал для этих целей.Кстати расход масло сильно зависит от происхождения,например после дизеля отработка много шлака-кокса оставляет.
Sergius, Тезка, привет! Пробовал проводить эксперимент. На работающей (на улице) печи - бросал небольшой снежный комочек в кипящее масло. Ужас-ужас! Не приходилось на практике сталкиваться с работой печи на масле, в которое попала вода/тосол?iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
для стабильной работы в -30,надо на выхлопную трубу ставить заслонку
С чем это связано, как думаешь?iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
Да да было дело,закипало масло и лезло горящей пеной ,просто ужас,помог песок.Так что эксплуатация только под присмотром
Добавлено (03.11.2011, 16:32) --------------------------------------------- Связано с очень сильной тягой в мороз,надо немного уменьшать,а то печь не стабильно будет работать
Добавлено (03.11.2011, 16:36) --------------------------------------------- Ну я пока в офлайн,вечером загляну к вам на огонёк :-)
Sergius, Сергей, а геометрические размеры печи примерно такие же?
по поводу воды в масле, думаю, что его отстаивание и измененный дымоход (добавлен отстойник для оттаившего куржака) должно помочь.iii ʁɔvʎнdǝʚǝdǝu dиW - Каждый мужчина имеет право налево... На каждую песчинку на Земле приходится по миллиону звёзд на небе...
