Туннель на Казанку с булями (метлу) как сделать?
lesh81Дата: 03.02.2013, 10:33 | Сообщение # 1
Александр
Автор темы
Группа: Проверенные
Сообщений: 11
Награды: 1
Репутация: 9
Здравия желаю!
Предполагается изготовление гидро туннеля на метлу под Вихрь 20. Кто нибудь из участников форума делал?
Хорошо бы получить размеры туннеля, дельные советы и тд. Не могу найти конкретной информации и цифр в сети.




междуреченскДата: 03.02.2013, 12:23 | Сообщение # 2
Виталий
Группа: Проверенные
Сообщений: 1576
Награды: 14
Репутация: 74
lesh81, У меня пока опыт отрицательный.Но я расчитывал как водозаборник водомёта.Диаметр берётся 1.2 от диаметра винта.Если нужна литература по расчётам вышлю в почту.



lesh81Дата: 03.02.2013, 13:32 | Сообщение # 3
Александр
Автор темы
Группа: Проверенные
Сообщений: 11
Награды: 1
Репутация: 9
Цитата (междуреченск)
lesh81, У меня пока опыт отрицательный.Но я расчитывал как водозаборник водомёта.Диаметр берётся 1.2 от диаметра винта.Если нужна литература по расчётам вышлю в почту.

буду рад любой информации (полезной)!




междуреченскДата: 03.02.2013, 21:26 | Сообщение # 4
Виталий
Группа: Проверенные
Сообщений: 1576
Награды: 14
Репутация: 74
могу просто выразить своё личное мнение.Я против прямоугольных тонелей.Доказать пока на деле не могу но из опыта в других сверах, в воде ни каких углов.



lesh81Дата: 04.02.2013, 18:42 | Сообщение # 5
Александр
Автор темы
Группа: Проверенные
Сообщений: 11
Награды: 1
Репутация: 9

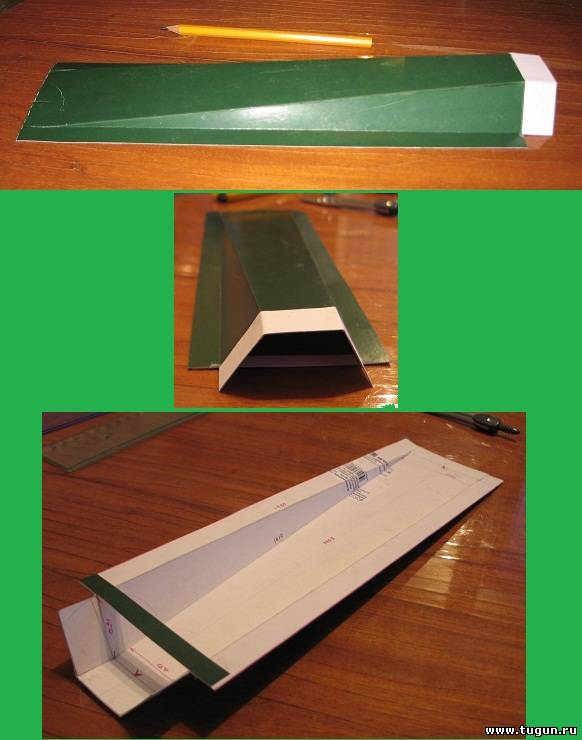

согнул макет в масштабе 1:5. выход - половина приваильного шестиугольника. так что углы не совсем прямые =)
а закруглять металл сложно будет в передней части туннеля наверно. хотя не пробовал на макете. сейчас из картонки попробую согнуть круглый
Прикрепления: 9422258.jpg (109.1 Kb)




lesh81Дата: 04.02.2013, 18:46 | Сообщение # 6
Александр
Автор темы
Группа: Проверенные
Сообщений: 11
Награды: 1
Репутация: 9
ура! я фотку приклеил! biggrin



UriДата: 04.02.2013, 18:55 | Сообщение # 7

Группа: Удаленные
где то попадалась




avsДата: 04.02.2013, 19:07 | Сообщение # 8
Андрей
Группа: Проверенный
Сообщений: 2022
Награды: 30
Репутация: 399

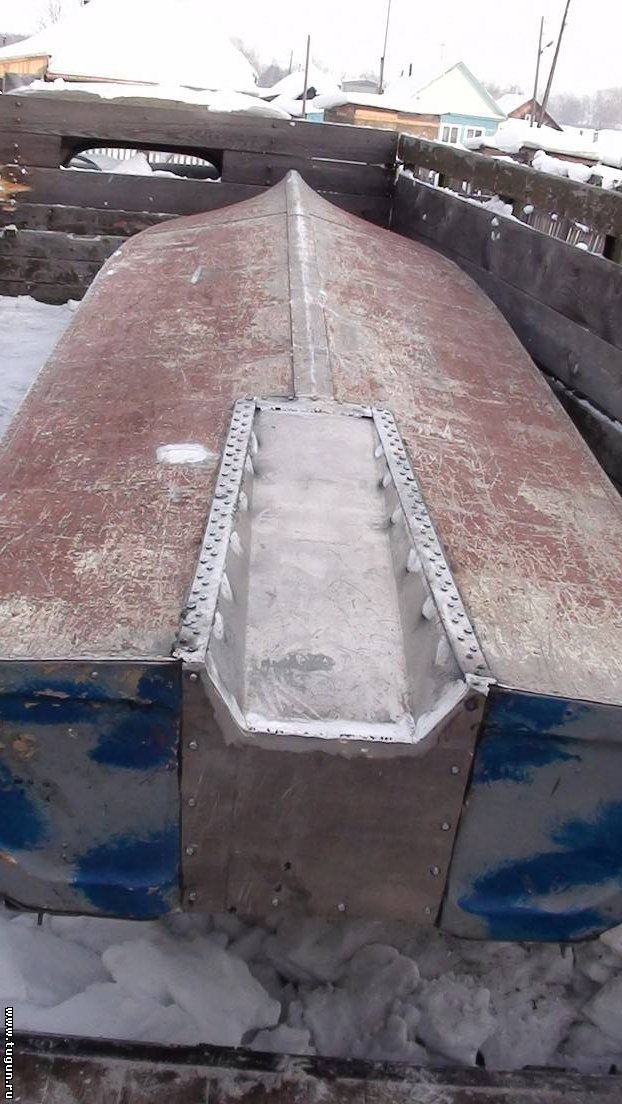

Вот сделали туннель, но так и не спытали его! Знакомый ездит на водомете примерно на таком же!

Эволюция: AQVA -JET 330 Солар400мк, Мот Катамаран 6м 700 Солар420 Солар500 Солар500 тун Солар 420стрела
Выдра 550
15 и 30сил ямаха.


lesh81Дата: 04.02.2013, 19:46 | Сообщение # 9
Александр
Автор темы
Группа: Проверенные
Сообщений: 11
Награды: 1
Репутация: 9
С круглым сложнее! В Excele нужно как-то расчитать шаблон сечения цилиндра плоскостью. Напроч забыл как это делается =(



lesh81Дата: 05.02.2013, 17:26 | Сообщение # 10
Александр
Автор темы
Группа: Проверенные
Сообщений: 11
Награды: 1
Репутация: 9
Ну тогда решено! Делаем опытный образец по макету. Остается найти металл. Наверно сделаем из оцинковки 1мм, усилив уголками, другого нет просто.
Из бочки вырезать 2мм - тяжелый сильно будет. Из той же дюрали что и сама казанка - гнуть плохо.
Крепить простыми вытяжными заклепками, потом простучать их молотком.
Как силиконовый герметик на уксусе себя поведет с дюралью???
Если плохо, то чем заменить? Резину прокладывать лень =)




UriДата: 05.02.2013, 18:00 | Сообщение # 11

Группа: Удаленные
Оцинковка- вполне, из неё струйки делают....по крепежу- так как процесс эксперементируемый ,то возможна смена вариантов на вашем месте крепил бы на цинкованные же болты на 6 .....
а склепать кормой две казанки - не думал?




lesh81Дата: 05.02.2013, 20:49 | Сообщение # 12
Александр
Автор темы
Группа: Проверенные
Сообщений: 11
Награды: 1
Репутация: 9
Цитата (Uri)
склепать кормой две казанки - не думал?

нее, такой большой корапь мне пока не нужен =)




DronirkДата: 12.02.2013, 16:19 | Сообщение # 13
Андрей
Группа: Проверенные
Сообщений: 101
Награды: 1
Репутация: 34
Вот такой туннель уже лет 40-45 вполне успешно применяют на севере Прибайкалья.



BAMДата: 12.02.2013, 16:39 | Сообщение # 14
Анатолий
Группа: Проверенные
Сообщений: 792
Награды: 11
Репутация: 134

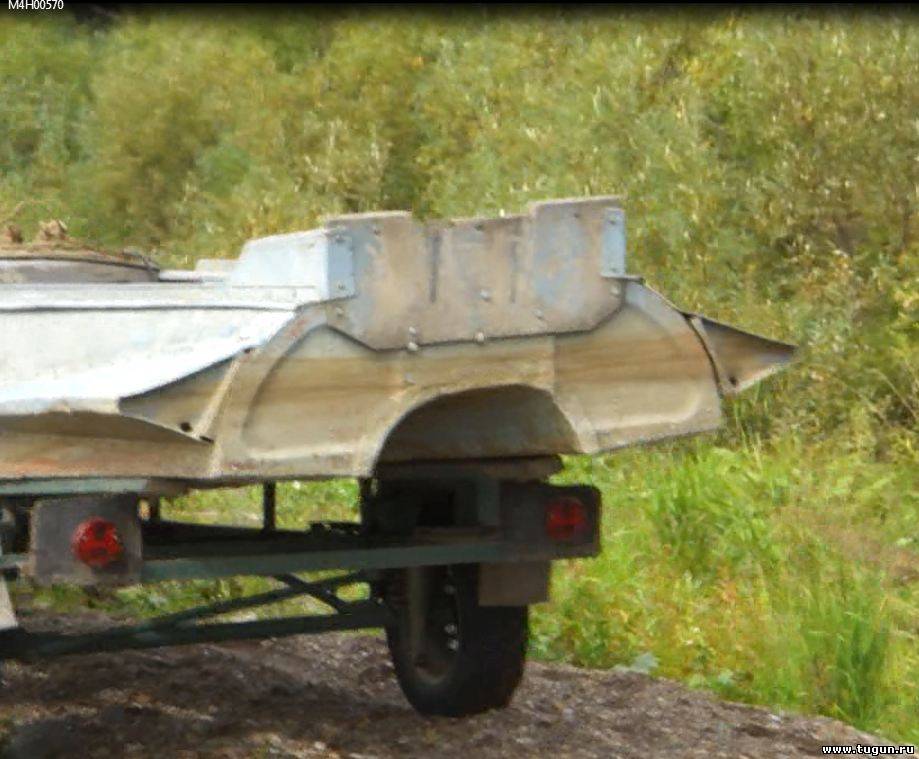

Видел на р. Абакан
Прикрепления: 3505395.jpg (98.3 Kb)


Сообщение отредактировал BAM - Вторник, 12.02.2013, 20:59


BAMДата: 12.02.2013, 21:01 | Сообщение # 15
Анатолий
Группа: Проверенные
Сообщений: 792
Награды: 11
Репутация: 134
Dronirk, Прикрепить файл, обзор, указываете путь к файлу, затем где кнопка обзор появляется надпись $IMAGE1$, копируете ее и вставляете в любое место сообщения!!!



DronirkДата: 12.02.2013, 21:25 | Сообщение # 16
Андрей
Группа: Проверенные
Сообщений: 101
Награды: 1
Репутация: 34
Спасибо за разъяснение. У меня оказывается не было доступа.

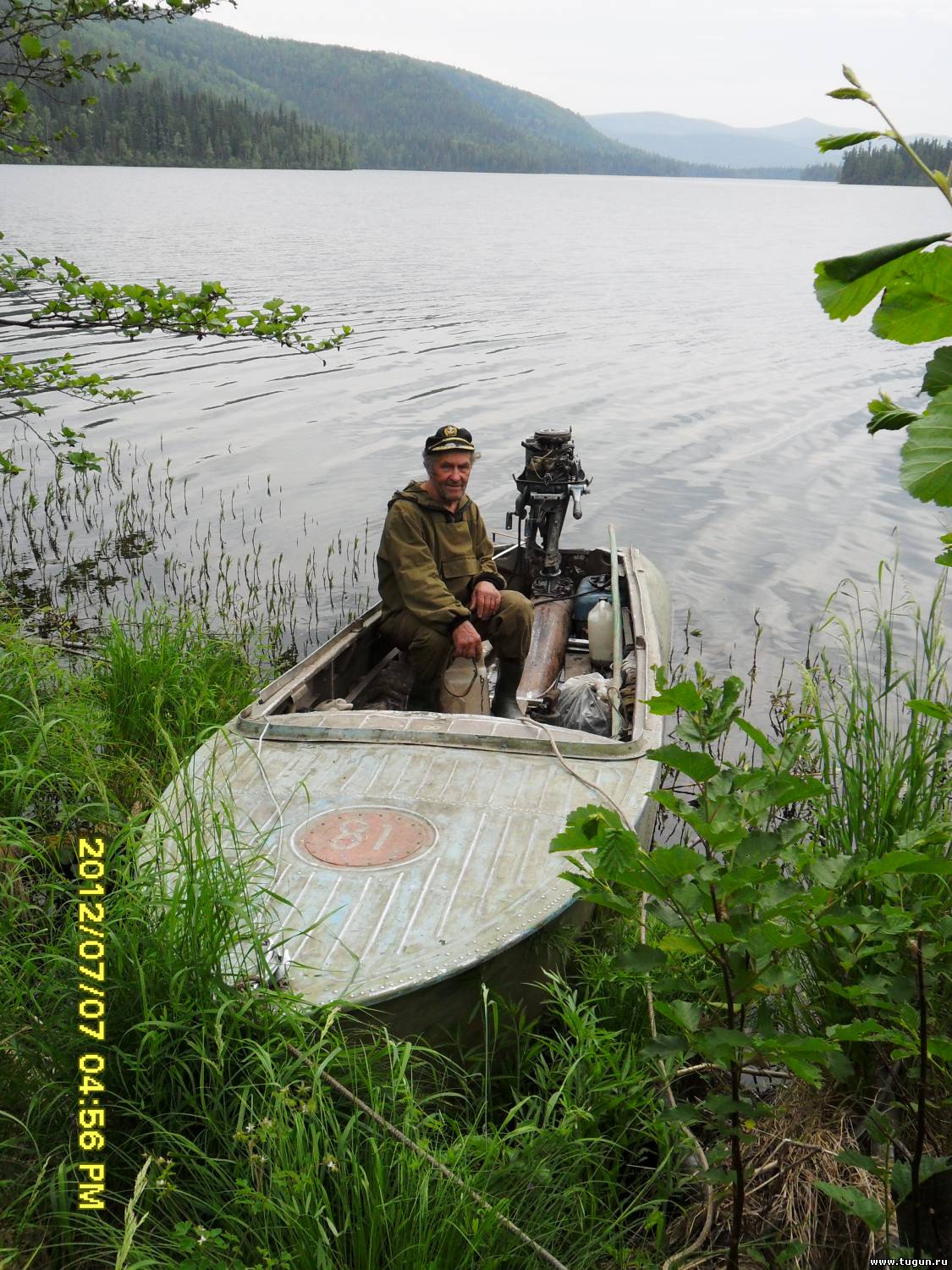

Прикрепления: 9431244.jpg (286.7 Kb)




DronirkДата: 12.02.2013, 21:31 | Сообщение # 17
Андрей
Группа: Проверенные
Сообщений: 101
Награды: 1
Репутация: 34

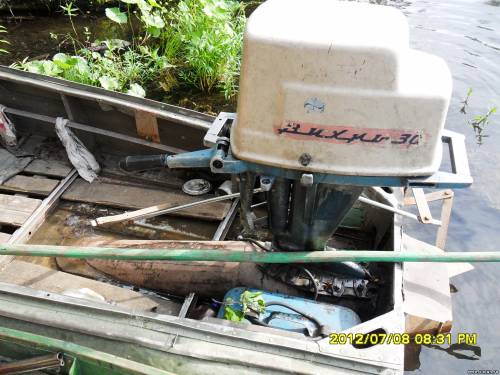

Горночуйский вариант туннеля. Винт работает выше уровня днища. Правда заклёпки только успевают на камнях отлетать.
Прикрепления: 0509821.jpg (254.3 Kb)




DronirkДата: 12.02.2013, 21:33 | Сообщение # 18
Андрей
Группа: Проверенные
Сообщений: 101
Награды: 1
Репутация: 34

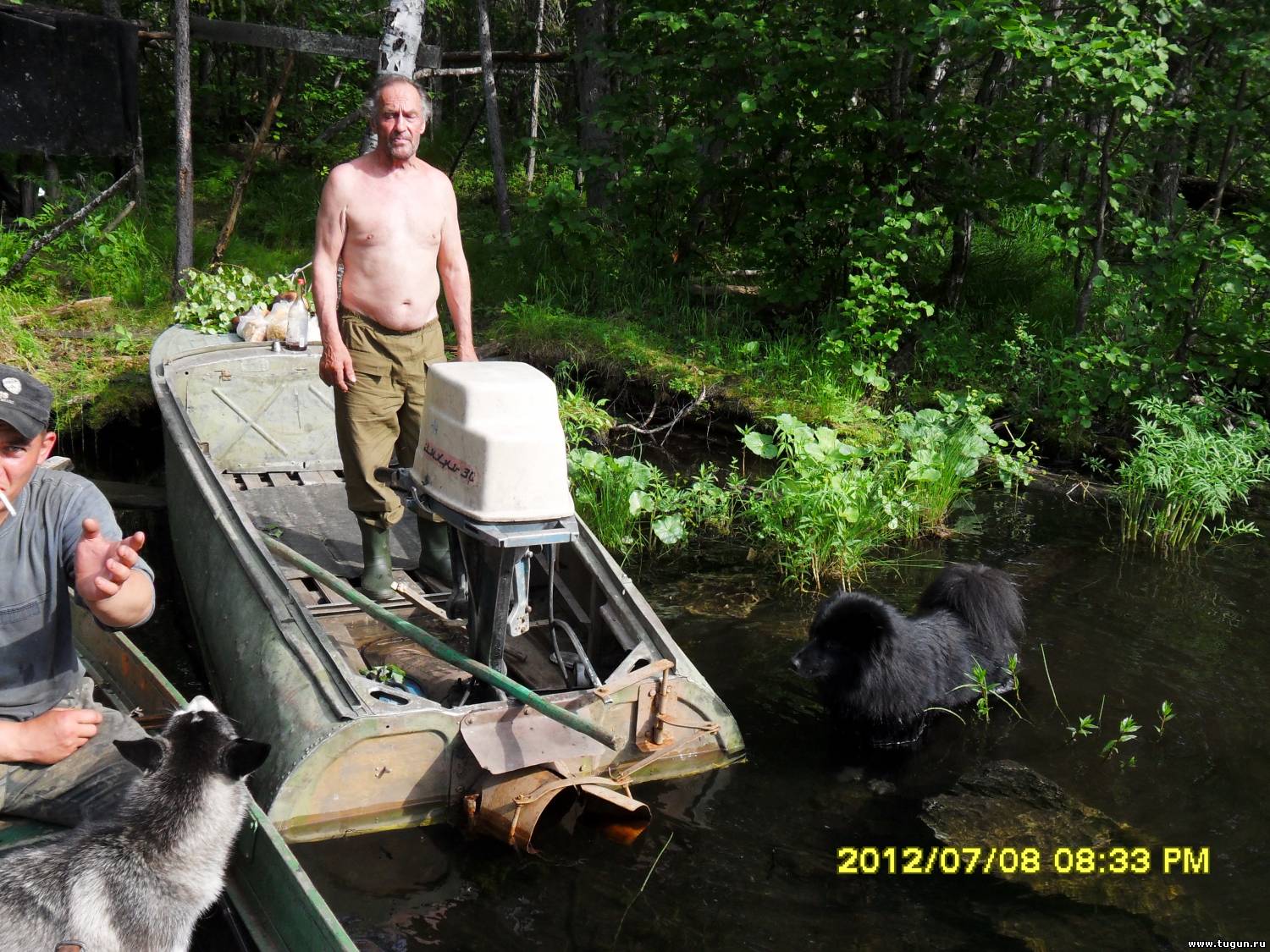

Управление как на стандартном прямоточном. На фото ручки управления нет. Отвалилась.
Прикрепления: 9540200.jpg (297.3 Kb)




DronirkДата: 12.02.2013, 21:39 | Сообщение # 19
Андрей
Группа: Проверенные
Сообщений: 101
Награды: 1
Репутация: 34
Добавлю. Как правило, сейчас склёпывают полторы Казанки повдоль. Одну обрезают наполовину и клепают к целой. Главный недостаток такого туннеля, неудобная замена винта.



UriДата: 13.02.2013, 13:35 | Сообщение # 20

Группа: Удаленные
Dronirk,
Видел такой вариант -2 казанки у одного умельца. от Вихря используется только мотоголовка и крутит прямоточный водомет. Что в разы проходимей винтотуннельного варианта. До этого мотоголовка крутила как бы стационарный винт в туннеле, естественно с заменой винта проблем не было, так как он был за транцем. Но натрахавшись с валом , вибрацией итд был заменён на прямоток.
