Ротан-420М и иже с ним
-АП-Дата: 20.11.2012, 10:57 | Сообщение # 331
Андрей
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12115
Награды: 67
Репутация: 979

квадрик.



12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru

www.PUTORANA-RAFTING.RU


шнейДата: 20.11.2012, 15:02 | Сообщение # 332
олег
Группа: Проверенный
Сообщений: 229
Награды: 5
Репутация: 129
ap, инфа интересная но совсем не РОТАН biggrin



-АП-Дата: 20.11.2012, 16:54 | Сообщение # 333
Андрей
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12115
Награды: 67
Репутация: 979
Quote (шней)
инфа интересная но совсем не РОТАН


Да я все думаю, как Ротан и Солар обхетрить biggrin

12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru

www.PUTORANA-RAFTING.RU


шнейДата: 20.11.2012, 23:08 | Сообщение # 334
олег
Группа: Проверенный
Сообщений: 229
Награды: 5
Репутация: 129
ap, в чем ? солар - река,
ротан - большая вода...........


Сообщение отредактировал шней - Вторник, 20.11.2012, 23:15


-АП-Дата: 20.11.2012, 23:28 | Сообщение # 335
Андрей
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12115
Награды: 67
Репутация: 979
Quote (шней)
в чем ? солар - река,
ротан - большая вода.......


А если вот так...

Чехол защита - красный.

Три баллона вставляются в чехол

Четыре трубки(стрингер) прошивают карманы чехла.

Разница в диаметре баллонов дает туннель.

Монстр разборный.

- Разборная рама
- Чехол
- Три баллона


вариант.



12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru

www.PUTORANA-RAFTING.RU


шнейДата: 20.11.2012, 23:31 | Сообщение # 336
олег
Группа: Проверенный
Сообщений: 229
Награды: 5
Репутация: 129
каков ценник на сей корабль ?



-АП-Дата: 20.11.2012, 23:44 | Сообщение # 337
Андрей
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12115
Награды: 67
Репутация: 979
Quote (шней)
каков ценник на сей корабль ?


Пока не знаю.
Пока просто концепция....

Если смотреть цены Ротана -660 то он стоит 252000

То этот М будет думаю в два раза дешевле, как минимум, а то и дешевле.

Чую этот матрас под 40-кой будет летать, как черт с письмом biggrin

12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru

www.PUTORANA-RAFTING.RU


chipmunkДата: 21.11.2012, 23:53 | Сообщение # 338
Сергей
Группа: Проверенные
Сообщений: 498
Награды: 3
Репутация: 53
Quote (ap)

Чую этот матрас под 40-кой будет летать, как черт с письмом biggrin

ap,
я вижу более глубинные течения в вашей мысли сударь!
вы таки хотите чтоб французы завод закрили biggrin

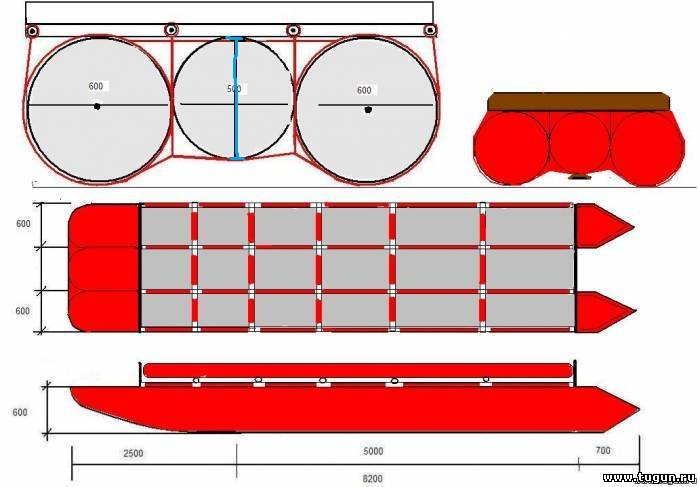

в центральный балон вертикальную перемычку, чтобы он овальный вышел
Прикрепления: 0208059.jpg (71.9 Kb)

чужой опыт не пропьёшь, !!!
Солар 450мк + Суза40


-АП-Дата: 22.11.2012, 08:42 | Сообщение # 339
Андрей
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12115
Награды: 67
Репутация: 979
Quote (chipmunk)
в центральный балон вертикальную перемычку, чтобы он овальный вышел


Дельно!

12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru

www.PUTORANA-RAFTING.RU


Valera24Дата: 22.11.2012, 10:12 | Сообщение # 340
Валерий
Группа: Проверенный
Сообщений: 491
Награды: 18
Репутация: 194
Quote (chipmunk)
в центральный балон вертикальную перемычку, чтобы он овальный вышел

Тогда уж центральный баллон делать с переменным сечением, с уменьшением к корме. А то опять Ротан получится biggrin .




-АП-Дата: 22.11.2012, 11:38 | Сообщение # 341
Андрей
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12115
Награды: 67
Репутация: 979
Quote (Valera24)
центральный баллон делать с переменным сечением, с уменьшением к корме.


А, что это даст? Наверное для водомета оконцовка должна быть ровной + инцептор.

12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru

www.PUTORANA-RAFTING.RU


Valera24Дата: 22.11.2012, 12:47 | Сообщение # 342
Валерий
Группа: Проверенный
Сообщений: 491
Награды: 18
Репутация: 194
Quote (ap)
Наверное для водомета оконцовка должна быть ровной + инцептор.

Конечно.
Quote (ap)
А, что это даст?

Настоящий тоннель , куда и спрячется заборник.




-АП-Дата: 22.11.2012, 14:14 | Сообщение # 343
Андрей
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12115
Награды: 67
Репутация: 979

Средний баллон -растянутый.



12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru

www.PUTORANA-RAFTING.RU


-АП-Дата: 22.11.2012, 14:23 | Сообщение # 344
Андрей
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12115
Награды: 67
Репутация: 979
Quote (Valera24)
Настоящий тоннель , куда и спрячется заборник.


Имеется в виду вот так?


усеченный баллон.



12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru

www.PUTORANA-RAFTING.RU


kbtДата: 22.11.2012, 16:52 | Сообщение # 345
Михаил
Группа: Проверенные
Сообщений: 811
Награды: 9
Репутация: 199
Quote (ap)
оконцовка должна быть ровной + инцептор.


А инцептор и интерцептор - это одно и тоже?




chipmunkДата: 23.11.2012, 10:14 | Сообщение # 346
Сергей
Группа: Проверенные
Сообщений: 498
Награды: 3
Репутация: 53
ap,

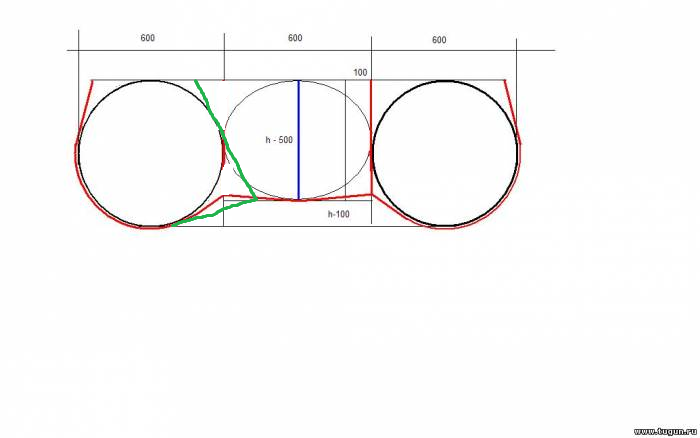

а ежели воттак в шкуре перемычку вшить? (зелёным)
Прикрепления: 1365884.png (72.8 Kb)

чужой опыт не пропьёшь, !!!
Солар 450мк + Суза40


kbtДата: 23.11.2012, 14:17 | Сообщение # 347
Михаил
Группа: Проверенные
Сообщений: 811
Награды: 9
Репутация: 199
chipmunk, а для чего вообще эти перемычки? Надёжности не добавляют, одни сложности! Если надо, чтоб "туннель" повыше был то центральный баллон можно и 450 мм, и 400 сделать, если надо чтоб судно пошире было, то можно в середину и 2 баллона по 400 запихнуть. А все эти перемычки - лишний шанс, что что-то оторвётся.



chipmunkДата: 23.11.2012, 16:33 | Сообщение # 348
Сергей
Группа: Проверенные
Сообщений: 498
Награды: 3
Репутация: 53
Quote (kbt)
chipmunk, а для чего вообще эти перемычки? Надёжности не добавляют, одни сложности! Если надо, чтоб "туннель" повыше был то центральный баллон можно и 450 мм, и 400 сделать, если надо чтоб судно пошире было, то можно в середину и 2 баллона по 400 запихнуть. А все эти перемычки - лишний шанс, что что-то оторвётся.

так посчитай 600+400+400+600 или 600+600+600
лишняя ширина увеличит сопротивление в воде и "размоет" поток под катом на мелководье

чужой опыт не пропьёшь, !!!
Солар 450мк + Суза40


-АП-Дата: 23.11.2012, 16:34 | Сообщение # 349
Андрей
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12115
Награды: 67
Репутация: 979
Quote (kbt)
а для чего вообще эти перемычки?


Назовем их "перегородка- подтяжка". Дело в том, что елозя на тримаране я заметил негатив - когда выходишь на глиссирование то между баллонами образовываются Пимашковские фонтаны biggrin Которые кроме того, что брызгают так еще у мотора силы отымают увеличением смачиваемости, а это, как известно влияет на скорость.

Для этого нужно баллоны завернуть в тряпку, а если просто завернуть то туннель не получится, вот эту роль для образования туннеля сыграют перегородки подтягивающие тряпку к верху.
Перемычки к тряпке пришиваются и проклеиваются полосой.
Кроме того этот чехол выполняет роль дублирования дна баллонов, что практически становится не убиваемым.

Как мы видим практически все рамы катамаранов прошнуровываются к петлям или просовываются в карманы. Последнее предпочтительней в виду простоты
и прочности. Вставить трубу в карман быстрее и проще, чем шнуровать. Для более быстрого вставления у меня есть приблуда называется "Залкон" она вкручивается в конец трубы и похожа на оконечность мужского органа коня. Вставить 4 трубы в карманы дело 4 минут с перекуром.

Технология сборки этого монстра мне видится такой;

1- раскладывается чехол.
2- вставляются баллоны.
3- вставляются поперечные трубы (шпангоуты)
4- вставляются продольные трубы (стрингера)
5- скручивается болтами вся эта рама (нужна нанотехнология соединение труб, что бы уйти от болтов. Что бы, как то щелк и все)
6- включаем насос и пьем пиво.

Баллоны под давление разопрут всю конструкцию до звона. Вся сборка должна занимать 30-40 минут.

В чем суть этой концепции.

- Огромное судно с огромной грузоподьемностью легче Ротана и Солара такого класса
значит меньше двигатель, меньше расходов.

- Погрузо-разгрузочные работы может производить один человек.

- Судно войдет в месте с мотором в жигули четверку и останется еще место.

- Возможность ходить под винтом и водометом, при желании вентилятор.

- Сохраняется эффект Ротана аэрокрыло и туннель. Но в отличии от Ротана скеги не будут цепляться за камни на малом ходу, а должны соскальзывать.

Ох, что то размечтался biggrin

Quote (chipmunk)
а ежели воттак в шкуре перемычку вшить? (зелёным)


Мне кажется она ляжет вот так (синим) и будет работать пружиной создавая то в одном месте то в другом на дне провисы хотя хз.

Quote (kbt)
если надо чтоб судно пошире было, то можно в середину и 2 баллона по 400 запихнуть.


Да конечно. Но уходит эффект струйки узкой и длинной.

И вот кажется мне, что оболочку надо подтягивать как можно ближе к баллонам, что бы уменьшить паразитический обьем в который будет поступать
вода дождевая, брызг и от шторма, и мусор. Или с верху делать накидку.


вариант



12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru

www.PUTORANA-RAFTING.RU


-АП-Дата: 23.11.2012, 17:05 | Сообщение # 350
Андрей
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12115
Награды: 67
Репутация: 979
Ну поперло biggrin


вариант



12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru

www.PUTORANA-RAFTING.RU


chipmunkДата: 23.11.2012, 17:21 | Сообщение # 351
Сергей
Группа: Проверенные
Сообщений: 498
Награды: 3
Репутация: 53
Quote (ap)
Ну поперло biggrin

в нутри аффицианки молоденькие в коротеньких юбках
столики,...
............... шампаньское
tongue

чужой опыт не пропьёшь, !!!
Солар 450мк + Суза40


kbtДата: 23.11.2012, 17:32 | Сообщение # 352
Михаил
Группа: Проверенные
Сообщений: 811
Награды: 9
Репутация: 199
Quote (ap)
Назовем их "перегородка- подтяжка".


Так они на самой первой схеме (сообщение 335) итак есть - перегородка чехла вертикально от рамы к днищу! Зачем ещё какие-то стяжки, с которыми усложняется конструкция (так и непонятно зачем) и снижается надёжность!?

Циллиндрическая форма баллона наиболее проста в изготовлении, а перемычки создающие форму элипса - это уже лишние напряжения! Накройняк, в центральный отсек можно не один баллон запихнуть, а четыре поменьше.


Сообщение отредактировал kbt - Пятница, 23.11.2012, 17:43


шнейДата: 24.11.2012, 17:49 | Сообщение # 353
олег
Группа: Проверенный
Сообщений: 229
Награды: 5
Репутация: 129
ap, все красиво, интересно кто ради, возможно неудачного, эксперимента это все делать будет или так в теории и останется ?



chipmunkДата: 25.11.2012, 11:52 | Сообщение # 354
Сергей
Группа: Проверенные
Сообщений: 498
Награды: 3
Репутация: 53
Quote (ap)
Ну поперло biggrin

вариант


так ето на вроде htmlетого вылазеет smile

чужой опыт не пропьёшь, !!!
Солар 450мк + Суза40


chipmunkДата: 25.11.2012, 19:48 | Сообщение # 355
Сергей
Группа: Проверенные
Сообщений: 498
Награды: 3
Репутация: 53
ap, почему то трёх балонная схема больше импонирует.
может из-за более узкого тонеля?

чужой опыт не пропьёшь, !!!
Солар 450мк + Суза40


OymiakonДата: 09.12.2012, 15:42 | Сообщение # 356
Валерий
Группа: Проверенные
Сообщений: 105
Награды: 3
Репутация: 52
Постепенно становлюсь обладателем лодки Ротан-420М. Ну то есть лодка уже оплачена. Осталось доплатить за дополнительное оборудование и защиту днища и скегов. По оговорённым условием с продавцом, лодка с допами будет отправлена в мой адрес не ранее марта 2013 - морозы у нас, сегодня уже -43 . Первый спуск планирую в июне как река тронется. Лодку буду использовать под Yamaha 30 HWCS на винте и на водомёте - как масть пойдёт. Публикация отчётов - гарантированна (в отдельной теме).
Комплектация моего заказа

Оймякон


-АП-Дата: 09.12.2012, 15:56 | Сообщение # 357
Андрей
У меня есть внучка и два внука!
Группа: Проверенный
Сообщений: 12115
Награды: 67
Репутация: 979
Quote (Oymiakon)
Постепенно становлюсь обладателем лодки Ротан-420М


Для Якутии 420 шибко маленький потому что рыбы много. 520 - само то....

Quote (Oymiakon)
Ремкомплект №3


А, что в него интересно входи?

12 лет рыболовным турам на севере края
+7 9029909142
ap2429142@yandex.ru

www.PUTORANA-RAFTING.RU


OymiakonДата: 09.12.2012, 16:16 | Сообщение # 358
Валерий
Группа: Проверенные
Сообщений: 105
Награды: 3
Репутация: 52
Quote (ap)
А, что в него интересно входи?

Ремкомплект №3 (тюнинг-крепеж): 2 ручки, 6 рымов под веревку или леерный канат (диаметр отверстия 10 мм), 6 полуколец для лент, 5 затяжных лент по 2 м, леерный канат 3 м, 250 мл клея.
Quote (ap)

Для Якутии 420 шибко маленький потому что рыбы много. 520 - само то....

Я не жадный. 420 мне самое то! Я не на р. Лена, моё место обитание верховье р. Индигирка, да и под движок как раз.

Оймякон


daniilДата: 15.12.2012, 00:03 | Сообщение # 359
александр
Группа: Проверенные
Сообщений: 15036
Награды: 87
Репутация: 1187
Ротану похоже воды не надо

http://rutube.ru/video/d42a2555d07f45fc373768ae839983cb/#.UMtMJGIWZYw

РЫБА В БОЛОТЕ НЕ ЖИВЕТ
Сообщение отредактировал daniil - Суббота, 15.12.2012, 00:06


daniilДата: 15.12.2012, 00:05 | Сообщение # 360
александр
Группа: Проверенные
Сообщений: 15036
Награды: 87
Репутация: 1187





РЫБА В БОЛОТЕ НЕ ЖИВЕТ





Поиск:



  • 22.12.2024: Саженцы дикоросов с Дальнего востока продам, ...
  • 22.12.2024: Лимонник ягоды продам, пересыл.
  • 05.11.2024: Солар 330
  • 03.11.2024: Продам дом у реки для отдыха.
  • 20.09.2024: Станок для вязки мушек (4)
  • 20.09.2024: Станок для вязки мушек
  • 11.09.2024: Фото на документы в Красноярске по всем прави...
  • 04.09.2024: Отдам безвозмездно.
  • 31.08.2024: КРАЖА ЛОДОЧНОГО МОТОРА ТОХАТСУ 9.9 2Т В РЯЗАН...
  • 27.08.2024: Шестерни насоса BRAVO BST12
  • 22.08.2024: Мед разнотравье.
  • 17.08.2024: продам ПЛМ Tohatsu M9.8BS


  • Copyright www.tugun.ru © 2008 - 2024 | при использовании материалов с сайта - активная ссылка обязательна

    Контакты · Ссылки · Мы в Дзене · 18+
